博世燃气壁挂炉EA故障原因及解决方法(图文详解)博世壁挂炉维修案例
发布时间:2020-10-14 18:37浏览次数:

家里用的博世的采暖壁挂炉,质量不错,用了几年了,除了有时候报EA错误,重启就好了。别的没什么毛病。

但是有个最大的问题,暖气不能方便的关闭,必须进入菜单把温度设置没了才能关。如果生活需要热水就要开整机,采暖也给开了。

突发奇想,看能不能控制,网上的资料很少,可以接温控器,但是怎么接不明确。
自己查了说明书,主板上有TH接口用来接“OT或开关型控制器接口”,应该就是它了。

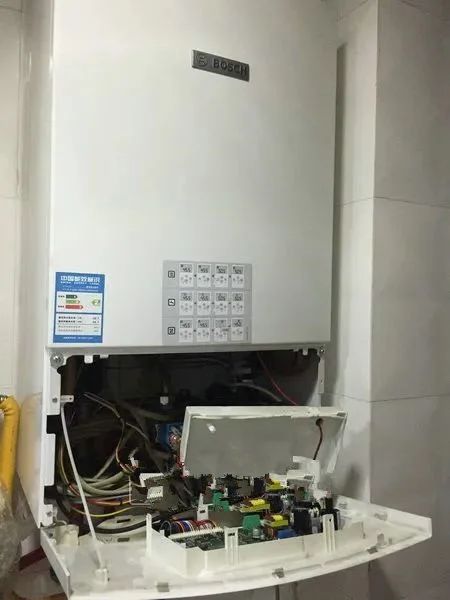

拆开研究一下。拧下前面板下面的两颗螺丝,向下拉,就拆开面板了。卡扣一个一个抠开就好了,看到主板。

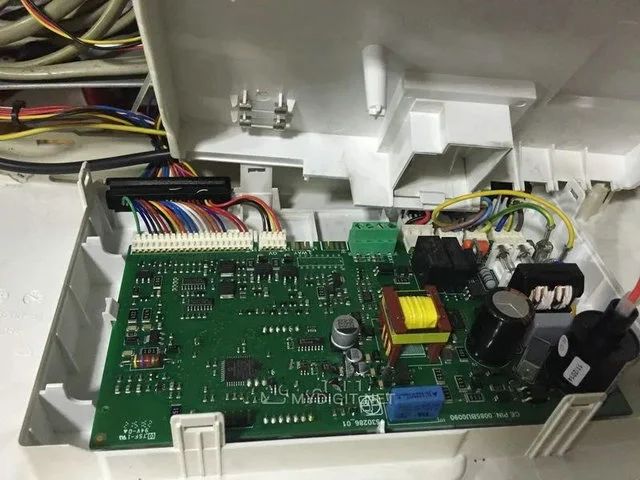

主板全貌,右边是电源和点火,左边是控制。

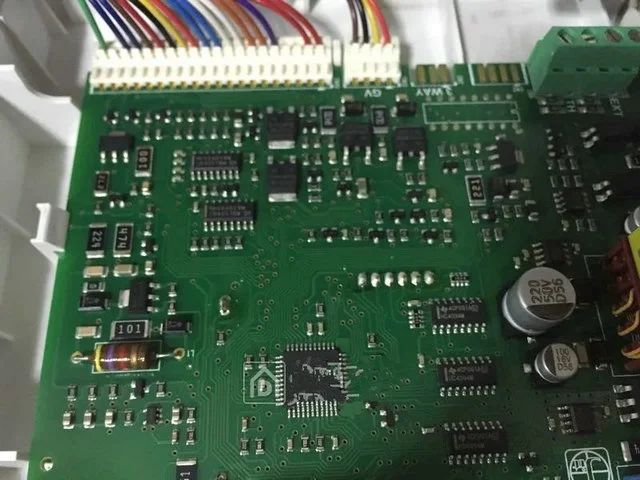

控制使用的是micochip的单片机PIC24FJ64GA004

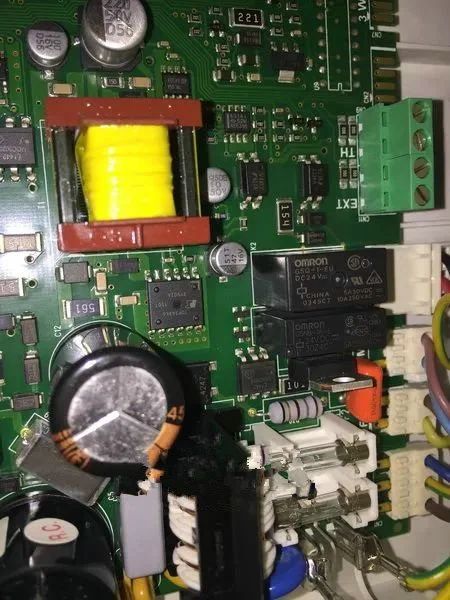

电源用的是TOP264GK

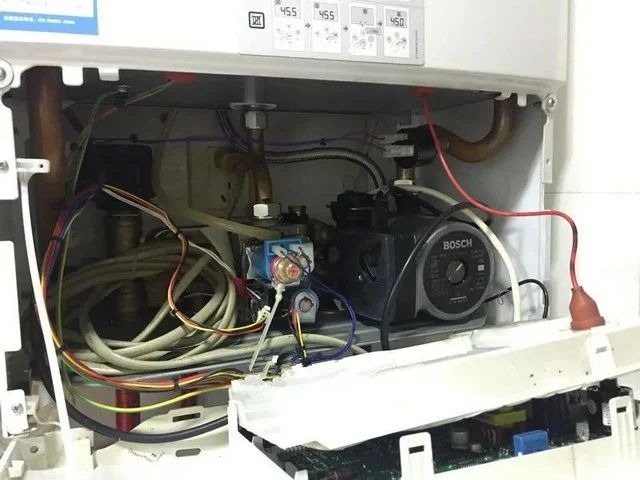

循环泵和部分管路,加热排应该没什么好看的,没拆上面。

我想要的接口,就是板子内侧的绿色端子,标识为TH的。上面已经带了短路线的。
拆掉短路线测试,就是个光藕隔离的开关信号,电压26V,短路时才能点火,靠壁挂炉自动控制水温。短路电流也就是毫安级的。

外置的温控器也是非常简单的开关控制:到温度下限,就闭合输出触点,壁挂炉得到信号启动,到水温设置温度或者温控器到温度上限打开触点,壁挂炉关闭点火电源。

最简单的改装就是接两根线出来,接个开关,就能用开关控制暖气了。严重鄙视厂家,连这样的开关都省略,用起来很不方便。除非是24小时不关连续运转的。(太费气了,不太冷的时候也没必要。说到底还是是贫穷限制了我的思维。)

当然我不会搞这么low的,准备上个ESP8266模块用手机APP控制。还没到货,非常期待啊。 博世壁挂炉温馨提示:如果以上资料无法解决您的故障问题,可以拨打全国服务热线:400-803-0689(点击该号码即可拨打)安排维修人员上门解决。
