大金中央空调U4通信告警电脑板维修1例
发布时间:2021-09-10 13:46浏览次数:

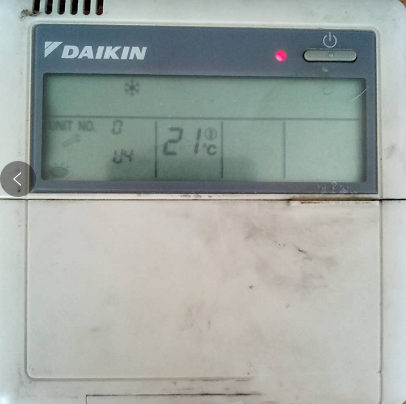

一台通信机房用10P大金单冷空调U4故障告警,图1

图1

从网上查得,大金空调故障代码u4故障内容:室内机和室外机之间的通信故障,大金空调故障代码u4故障原因:室内机与室外机、室外机与室外机之间的连接配线短路或接反;室外机电源关闭;系统地址不一致;室外机控制P板故障;室内机P板故障。

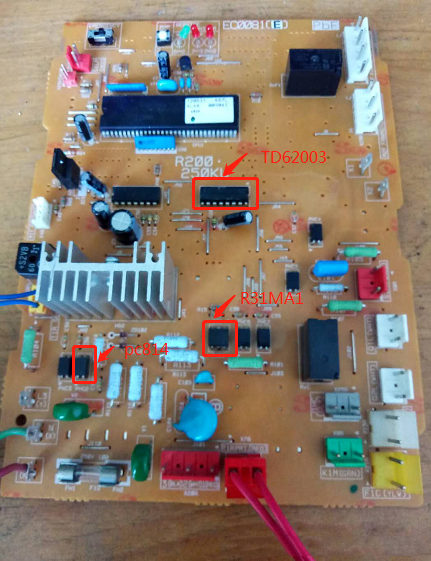

代换室外机电脑板,空调故障代码消失,说明U4告警是室外机电脑板有故障,图2是室外机电脑板的照片,图片红色框内是和通信电路有关的主要元件。

图2

经分析这台空调通信电路的工作原理是:空调通电后,室外机向室内机发送信号,室内机接收到信号,返回一个应答信号,室外机接收到应答信号,通信建立,否则就U4告警。这块板具体的工作过程是CPU(D78013)18脚发出信号,送到TD62003的7脚倒相放大后从10脚输出,经光耦R31MA1送给室内机通信电路,室内机的应答信号有光耦PC814接收送给CPU16脚。

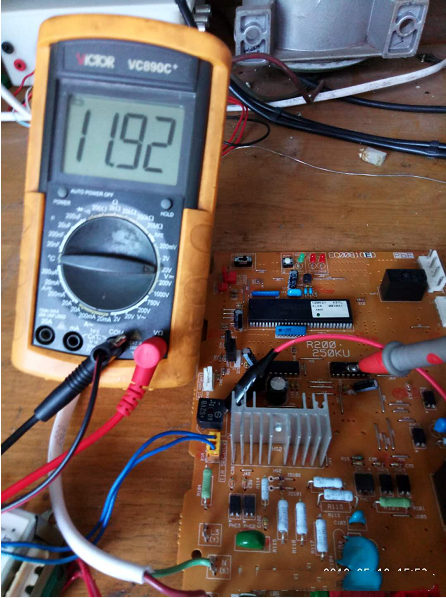

用万用表测光耦R31MA1的2脚,电压始终为11.9V不变,如图3,正常应该是一个跳动的电压。

图3

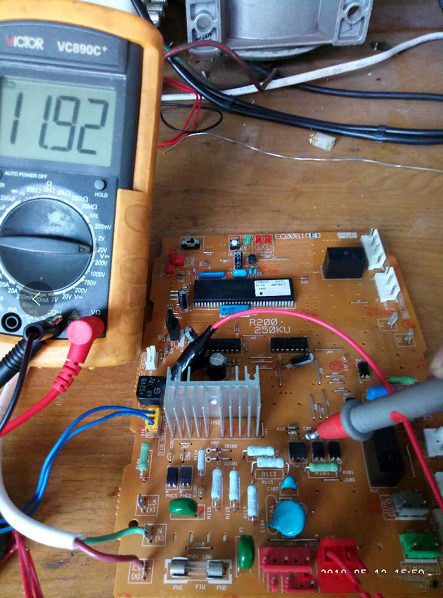

往前测TD62003的10脚输出电压,也是一个不变的11.9V电压,如图4,正常也是跳动的电压。

图4

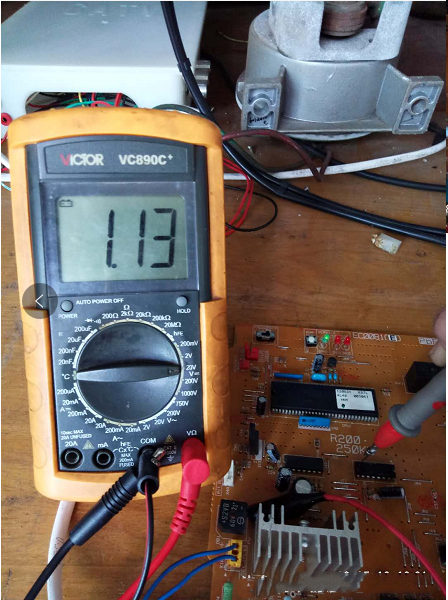

继续测TD62003的7脚输入电压,电压有0到1v左右的跳动,如图5,说明输入信号正常。

图5

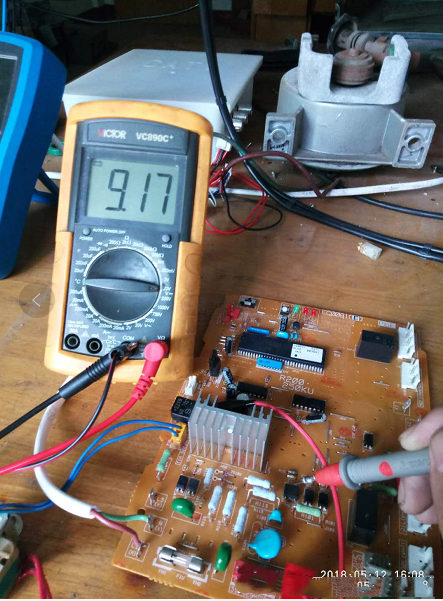

查TD62003外围电路无异常,更换此芯片后,在光耦R31MA1的2脚测得了9V到12V左右的跳动电压。如图6,

图6

这块空调电脑板通信电路修复。
