海尔XQG65-HB1286变频滚筒显示EARu通信故障维修
发布时间:2021-09-10 13:50浏览次数:

海尔XQG65-HB1286变频滚筒洗衣机。2011年购买,洗衣机出现故障,修理过程的记录如下。能对大家有参考之用途。该型洗衣机的操作控制和电机驱动分别由操作显示控制、变频电机驱动板两块控制板控制。

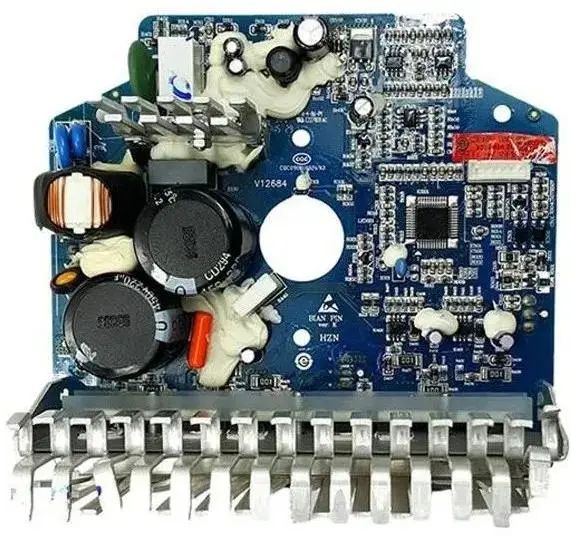

变频驱动板MCU能正常工作是维修变频驱动板的前提条件,如果是MCU芯片坏了,也就无法修理了(因其内置了控制程序)。变频驱动板上的MCU芯片旁边有一个红色的发光二极管,正常情况下,MCU正常工作时,红色发光二极管一直在闪烁(大约0.5S间隔)。

故障现象一 通讯故障

选择好洗衣程序后启动洗衣机,进水等程序正常,计时也正常,但是,电机经常出现不转的情况,等待一段时间后,基本都是剩余最后1分钟时,出现通讯故障报警,显示屏显示符号“EARu”。查阅说明书是通讯故障。基本上所有洗衣程序都有此问题,脱水程序也是电机不转,报通讯故障。

拆开洗衣机后板、上盖板。先检查操作控制板与变频驱动板之间的连接线路及插座。确认连线及接插件都正常,排除线路问题。

拔掉连接变频驱动板的电源、通讯线插头(5根线)。通电测量连接插座的信号线和交流电源线的情况。交流供电线红色(N线)和蓝色(零线)。通讯线三根黑色线(VDD1、COM、GND1)。

1,万用表接好测量端子。插洗衣机交流电源插头后,电机插座两根黑色线(VDD1、GND1)之间出现+5V 直流电压(由操作控制板供电,通讯电路电源),很快消失。

2、按洗衣机开机电源按钮,电源线(VDD1、GND1)之间出现+5V稳定电压。COM 通讯端子和GND1 之间有约+3.5V 稳定电压。交流220V供电两根线没有电。

3、选择单脱功能。启动洗衣机,变频驱动板供电插头220V电压出现(由操作控制板继电器控制)。按“暂停键”时此电压也有220V电压。解除暂停启动洗衣机。测量COM 端子和GND1 之间有3.5V 电压波动电压(最大3.5V),应该是是操作面板控制变频驱动板的指令通讯脉冲信号。

恢复电机插头,选择“单脱”功能,电机不转,出现出现“EARu”通讯故障报警(选择单脱功能是避免洗衣机进水,只是查找电机不转的原因)。拆下电机总成,取下驱动板,测量电机绕组,约3.6欧姆,三个绕组阻值相同,过载保护引出线测量是通的(应该是双金属片)。用手转动电机转子,电机转子旋转正常。直观判断电机应该没有问题。

拆下变频驱动板,测绘变频驱动板通讯接口电路,通讯接口电路通过两个817光耦隔离,分别由操作控制板和变频驱动板供电(都是+5V),测量驱动接口电路元件,没有发现问题。估计是光耦性能变差导致通讯问题。

更换驱动板两个A817V 光耦。安装电机,开机测试,“单脱”功能,排水工作,洗衣电机还是不转,最长持续等待3小时多,没有出现“EARu”通讯故障报警。“快洗”功能测试电机也不转。多次单脱试验电机依然不转。观察变频驱动板红色发光二极管连续闪烁正常。

拆下的光耦用万用表测量似乎没有问题。可能是性能变差了。但是“EARu”通讯故障报警没有了。这一步是排除了通讯故障。上述电机不转的现象一年前出现过,关闭洗衣机停机一段时间,再开机又正常了,或者隔天再用也正常。
