一、整机检测方法
1 脱水启动特性
（1） 设定：无论是否打开电源，按住“脱水”键，按“启动/暂停”键3次，蜂鸣音提示进入
（2） 显示：“标准”灯亮、数码管无水时显示2，有水时显示4，“脱水”灯闪烁。
水位达到RESET水位后执行脱水程序（连续脱水1分+停止1分）。结束后恢复打开电源初始状态。
·在脱水中打开上盖则开盖报警，数码管显示“E4”，电机停转，关闭上盖则脱水继续。
·在脱水电机转时安全开关快速动作（不平衡判断），脱水异常报警，数码管显示“E3”，电机停转，按“电源”键解除报警。
（3） 此程序在结束蜂鸣响后不可进入。
2 上盖角度检测
（1） 设定：无论是否打开电源，按住“程序”键，按“启动/暂停”键3次，蜂鸣音提示进入
（2） 显示：“标准”灯亮，马达右转。（桶内有水时，电机不转。）上盖打开时马达停转，闭合时马达继续右转。按“电源”键退出此状态。
（3） 此程序在结束蜂鸣响后不可进入。
3 LED 检测
（1） 设定：打开电源，按住“水位”键、按“启动/暂停”键3次，蜂鸣音提示进入
（2） 显示：LED，数码管全亮
按“水位”键：“水位”灯全亮 全灭转换
按“预约”键：过程、剩余、童锁、预约灯全亮 全灭转换
按“浸泡”键：数码管1左8全亮 全灭转换
按“洗涤”键：数码管1右8全亮 全灭转换
按“漂洗”键：数码管2全亮 全灭转换
按“脱水”键：数码管3字8全亮 全灭转换
按“零洗涤剂”键：除菌，零洗涤剂，桶清洁灯亮 全灭转换
按“程序”键：程序灯全亮 全灭转换
按“脱水转速”键：脱水转速灯全亮 全灭转换
按“启动/暂停”键：所有LED和数码管全亮 全灭转换
(3) 按住“预约”键0.8秒进入LED行列检测。
(4) 按“电源”键退出此检测程序。
4 无水检测
（1） 设定：按住“程序”键打开电源，按“启动/暂停”键3 次，#蜂鸣音提示进入。
（2） 显示：“水位”灯1、8亮。“标准”灯亮。上盖关时“预约”灯亮

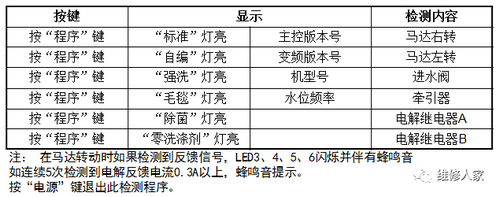

（3） 负载检测：按“启动/暂停”键相应的负载检测见下表
二、异常报警指示处理

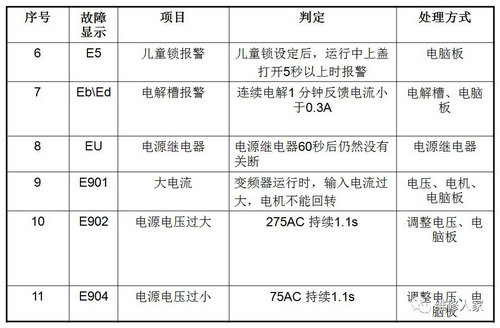

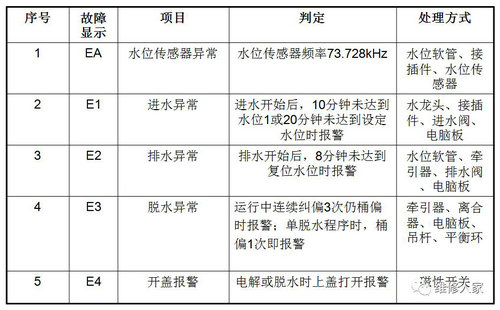

1、波轮异常报警指示处理

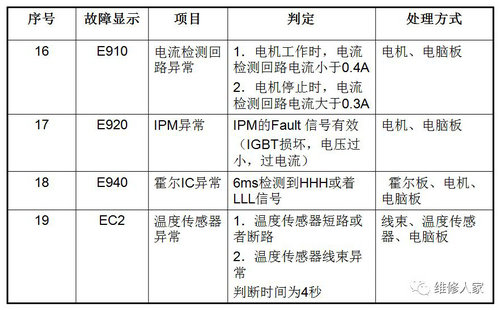

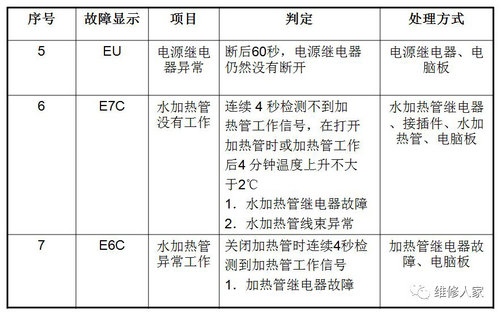

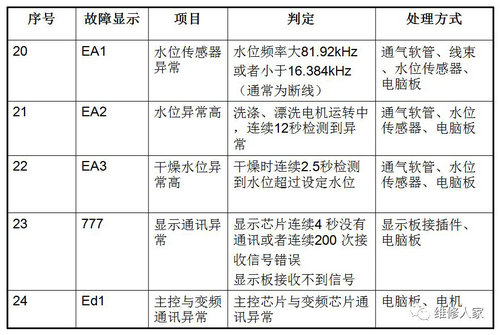

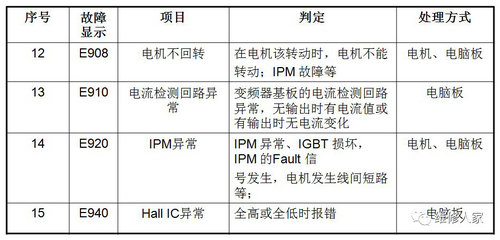

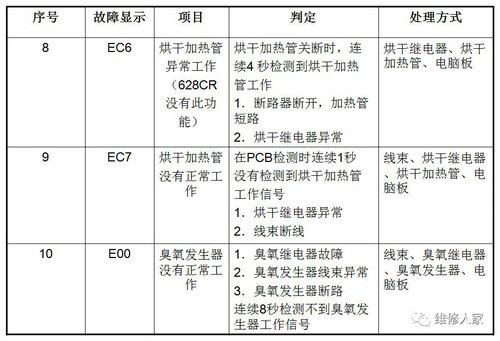

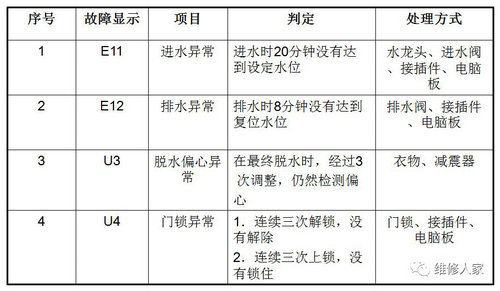

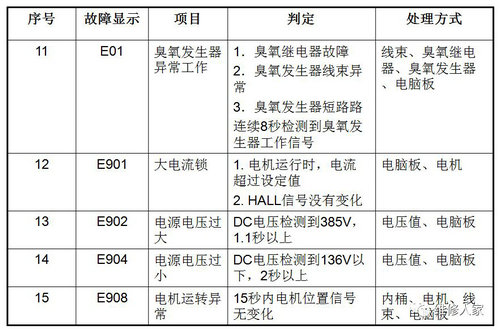

2、滚筒异常报警指示处理
|
序号 |
故障显示 |
项目 |
判定 |
处理方式 |
|
25 |
Ed2 |
主控与显示通讯异常 |
主控芯片连续4 秒没有 通讯或者连续200 次接 收信号错误 主控板接收不到信号 |
显示板、电脑板 |

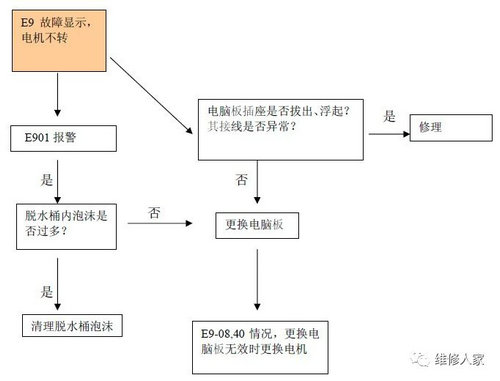

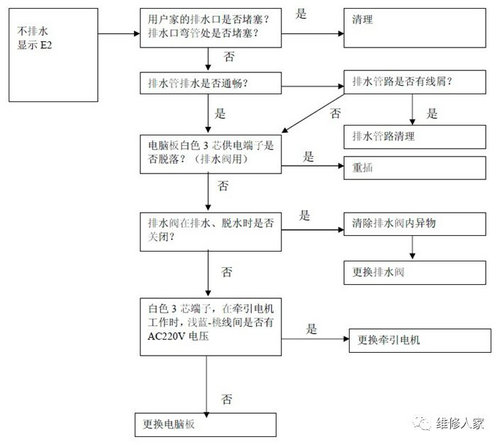

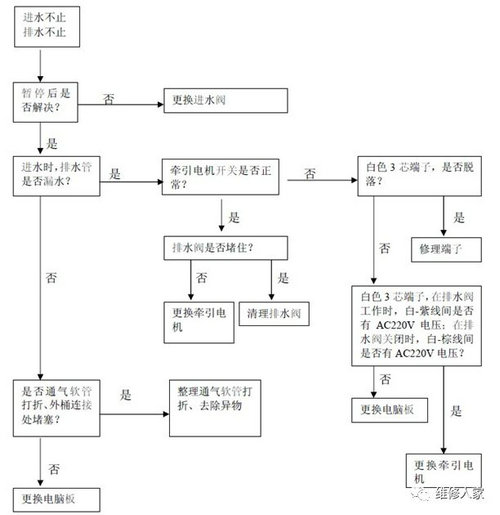

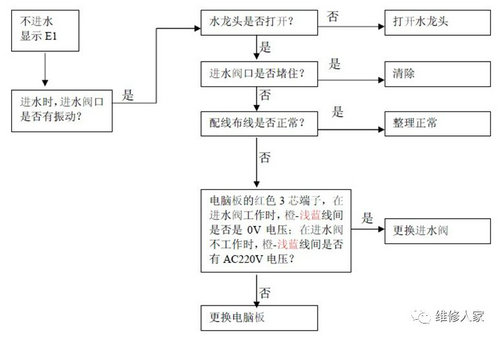

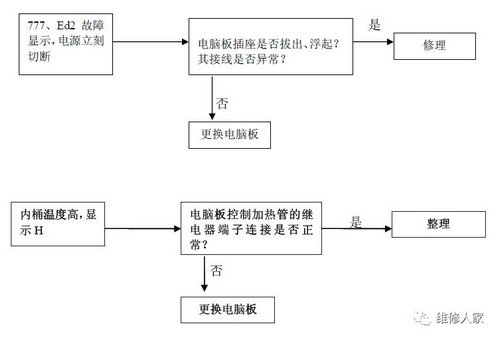

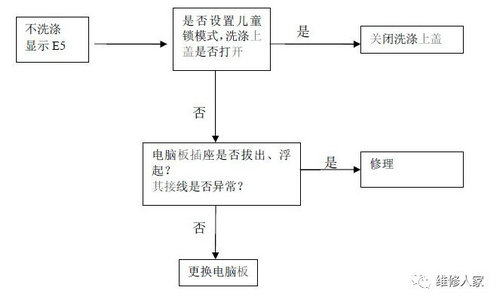

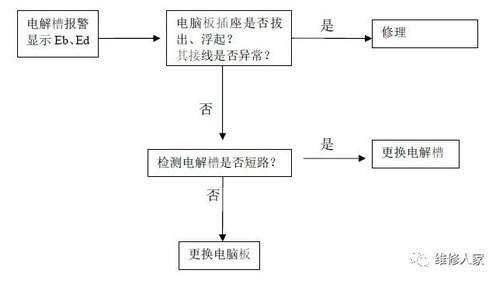

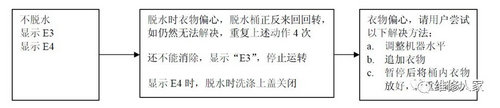

三、故障排查方法
四、主要部件判别方法

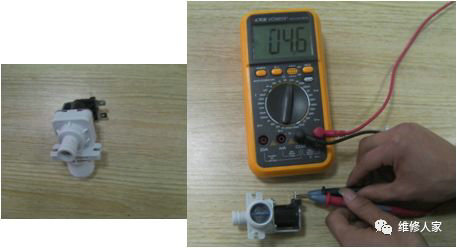

1、进水阀
问题点：不进水、进水不止、进水小
检测方法：
a、不进水：用万用表检测进水阀绕组是否短路或断路，内销机型进水阀电阻大约在4-6KΩ范围内，若进水阀绕阻正常，将进水阀接上水源并通电，观察进水阀是否能正常出水
b、进水不止：将进水阀接水源不通电，打开水源阀门，观察进水阀是否出水
c、进水小：观察进水阀过滤网是否堵塞

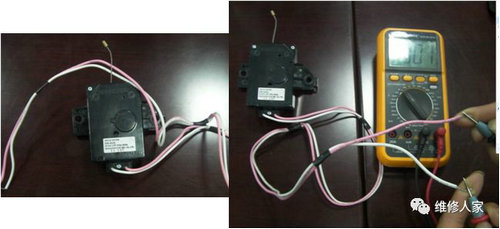

2、牵引器
问题点：不工作、不回程
检测方法：
a、不工作：用万用表检测牵引器绕阻是否短路或断路，内销机型牵引器电阻约在6～9 KΩ范围内，若牵引器绕阻正常，将牵引器单独供电，观察是否正常工作
b、不回程：将牵引器单独供电，观察是否正常回程

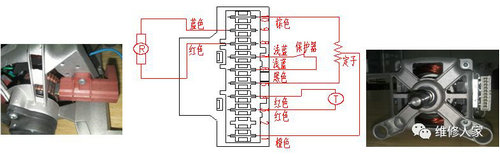

3、串激电机
问题点：打火（火芯大）、噪音大、不工作
检测方法：a、打火（火芯大）：电机长期工作后，碳刷与换向器之间长期进行摩擦，换向器表面氧化层加厚，从而产生较大的火芯，如果打火严重，可能是碳刷快磨完，致使碳刷与换向器接触不完全
b、不工作；用万用表测试6、7号插片观察保护器是否断路，用万用表测试5、10号插片观察定子绕阻是否断路，若保护器及定子绕阻均正常，观察碳刷是否已磨完（碳刷与换向器分离）

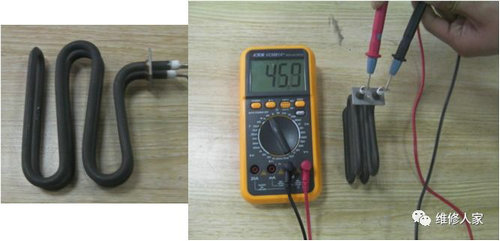

4、烘干加热管
问题点：不烘干
检测方法：
不烘干：用万用表测试烘干加热管阻值观察是否断路或短路，内销机型烘干加热管阻值大约在40～50Ω。
5、703/832门锁组件
问题点：不解锁、不上锁
检测方法：
不解锁、不上锁：用万用表检测门锁绕组是否短路或断路，703机型电阻大约为0.7～0.9kΩ左右、832门锁大约在0.2～0.4kΩ，若门锁绕组正常，将门锁单独供电，供电电源为0.2S市电，观察门锁是否能够正常上锁、解锁（检测时门锁无需拆下）
