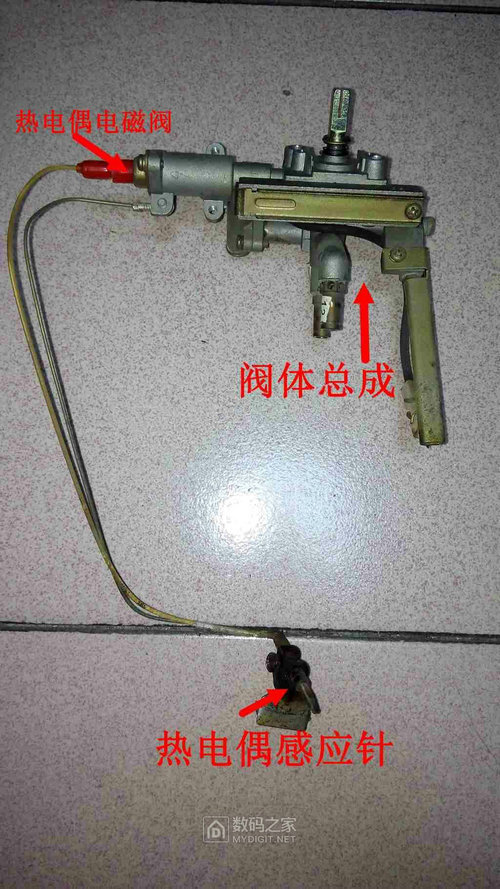

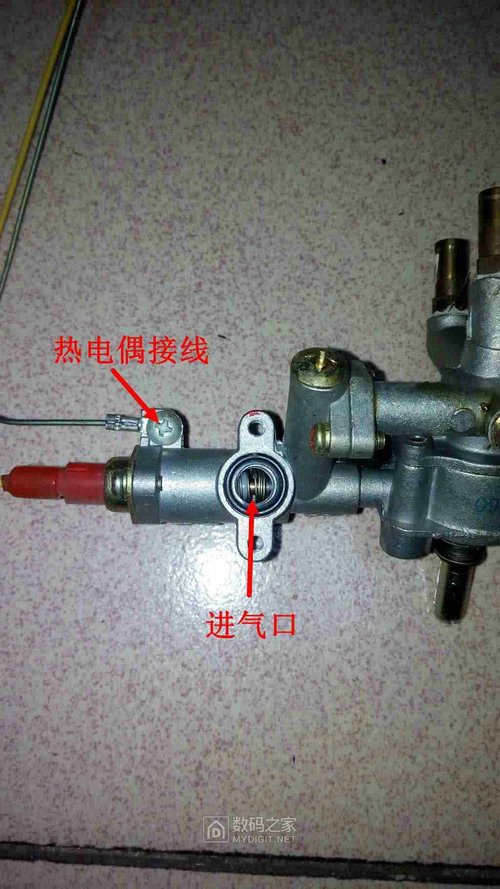

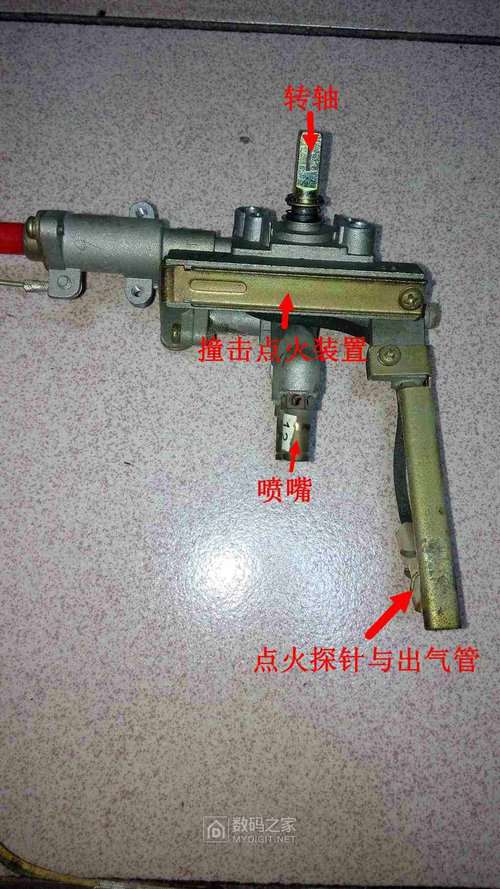

家里的燃气灶灶头换了 换了新的燃气灶  旧的拆拆看 了解了解  做了简单标识  如有不对请指教 谢谢

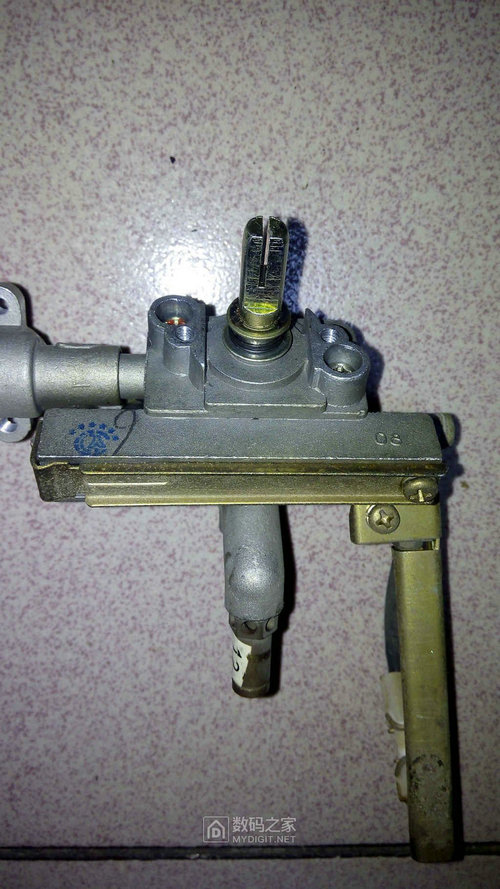

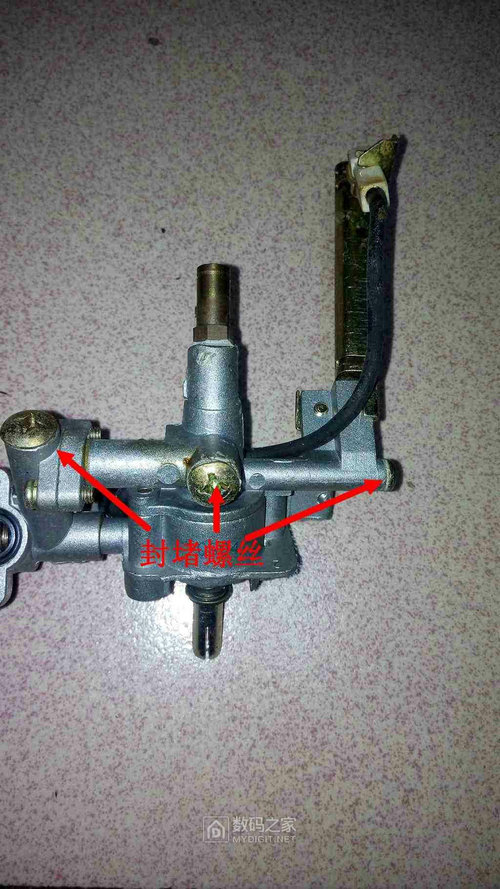

进看阀体部分


阀体部分细节



撞击点火装置准备拆解

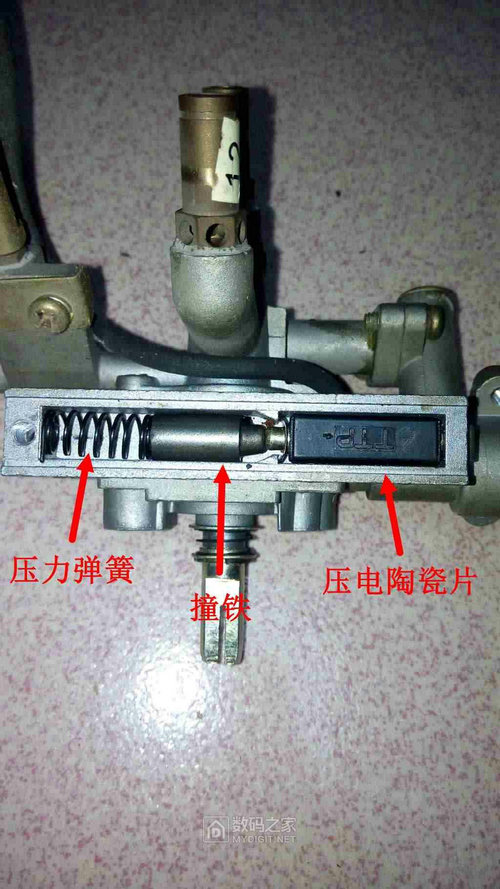

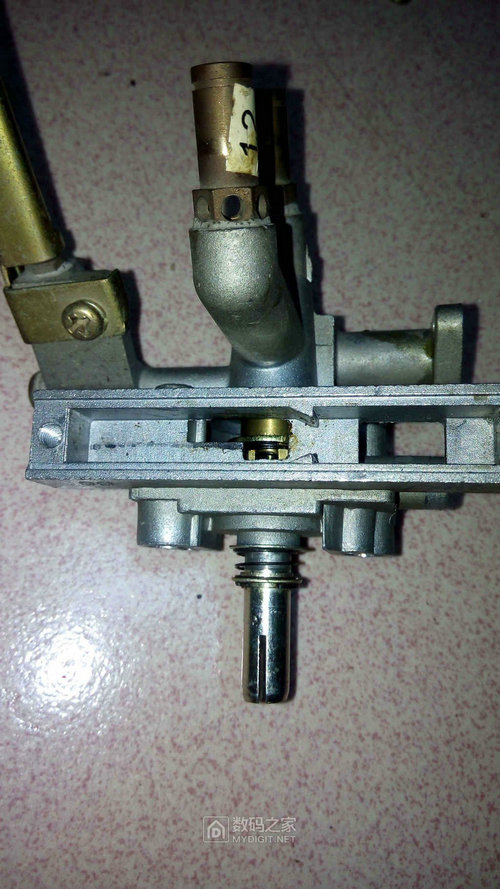

拆下护盖后的样子

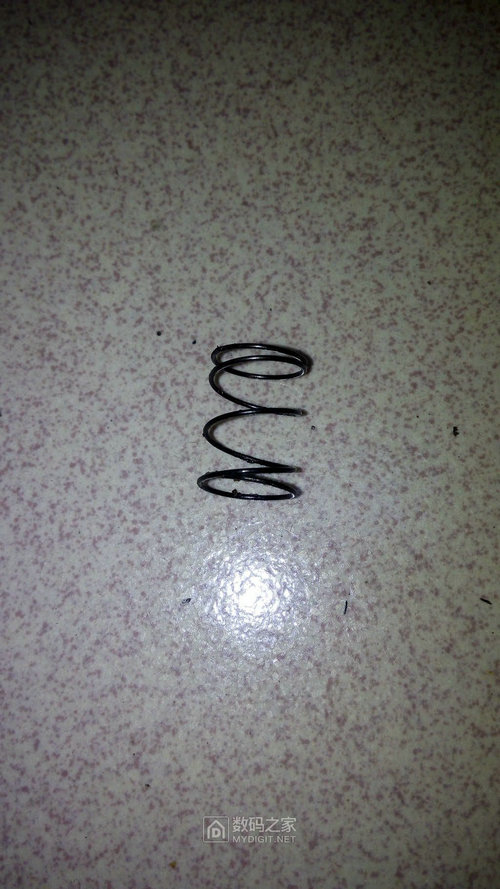

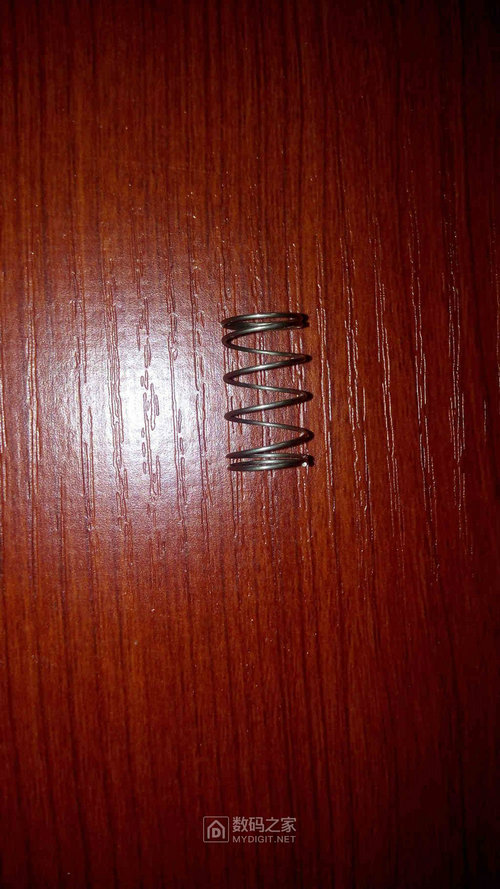

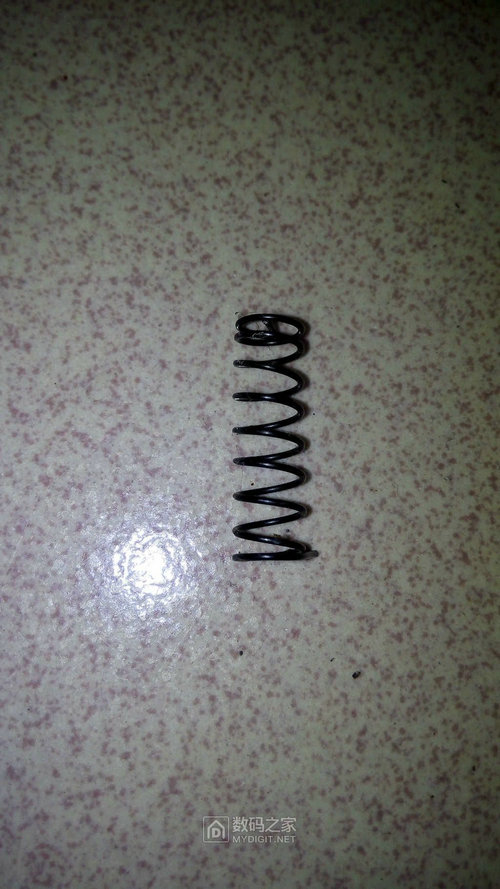

压力弹簧特写  这个弹簧比较硬

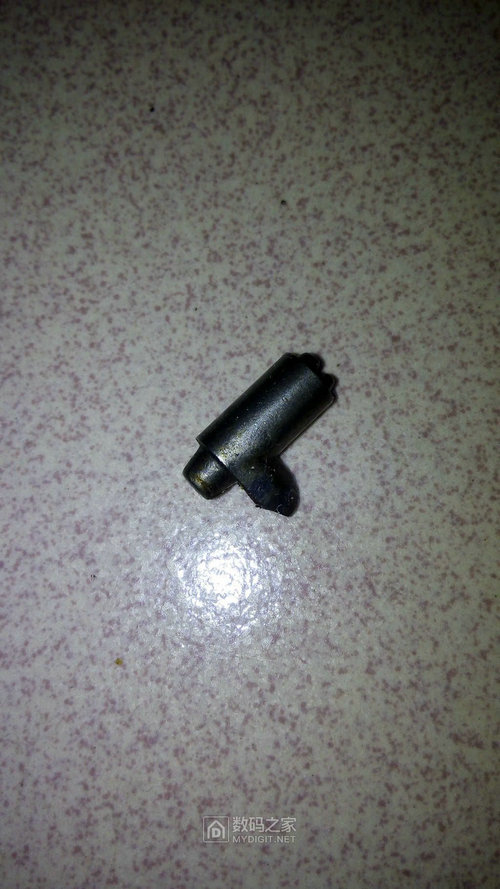

撞铁特写

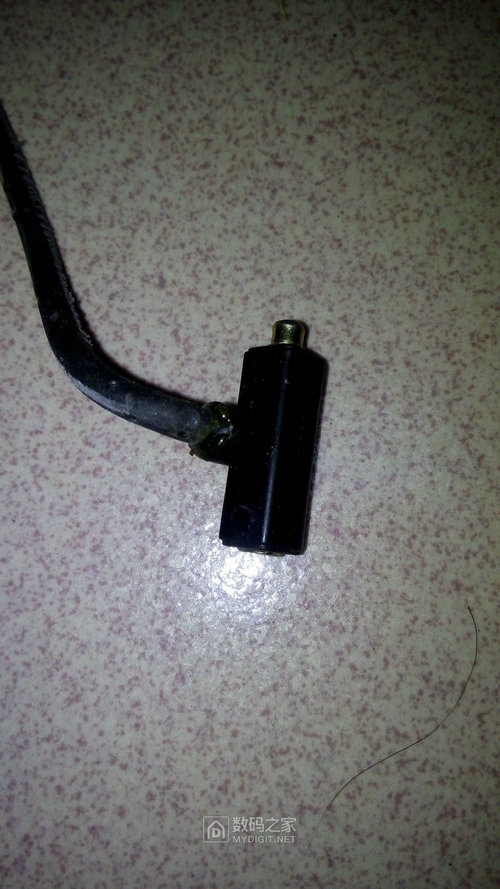

压电陶瓷片特写


最后看看点火装置卡槽位置  下面的空位是卡撞铁的  普通旋转是无法点火的  必须按压后才能拨动撞铁

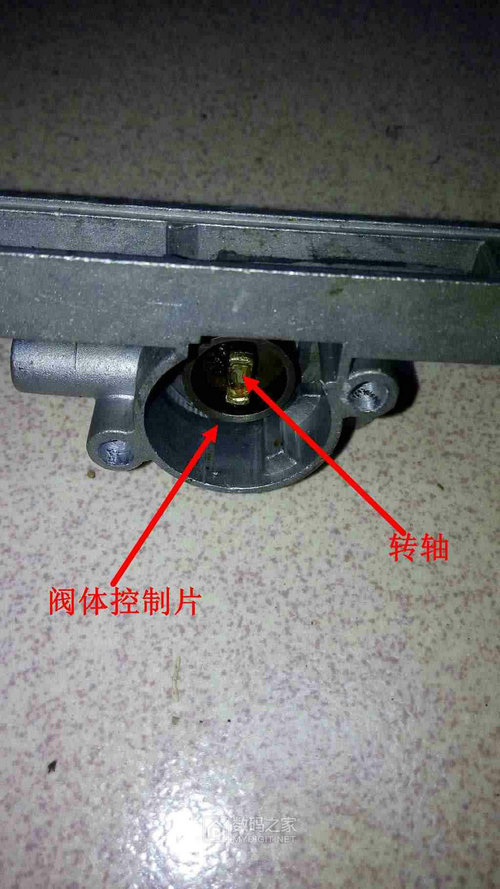

继续拆解 拆解转柄部分


阀体控制片的压簧

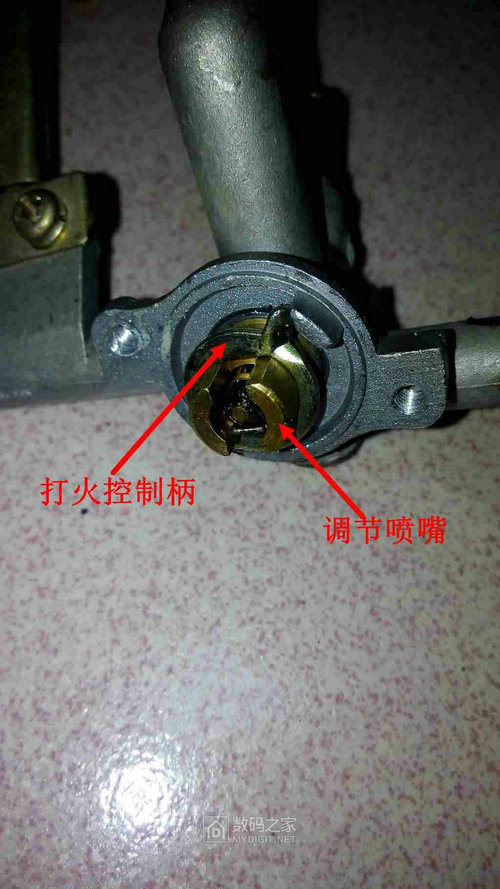

调节喷嘴部分

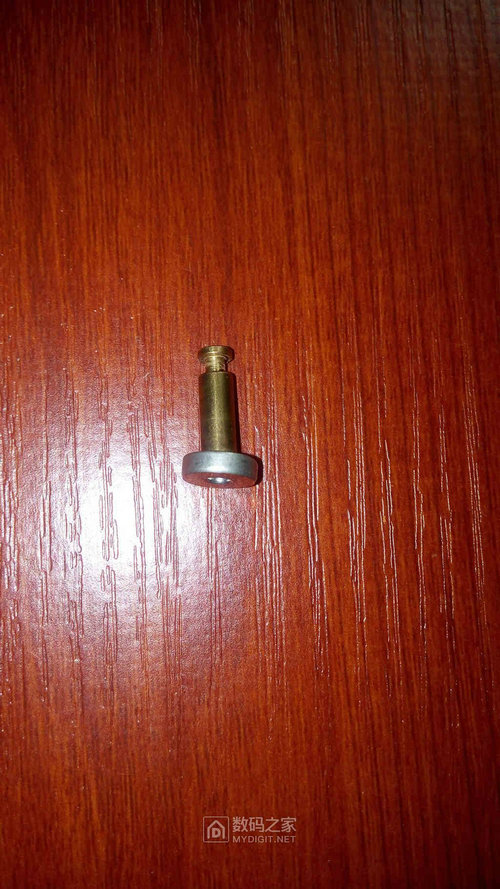

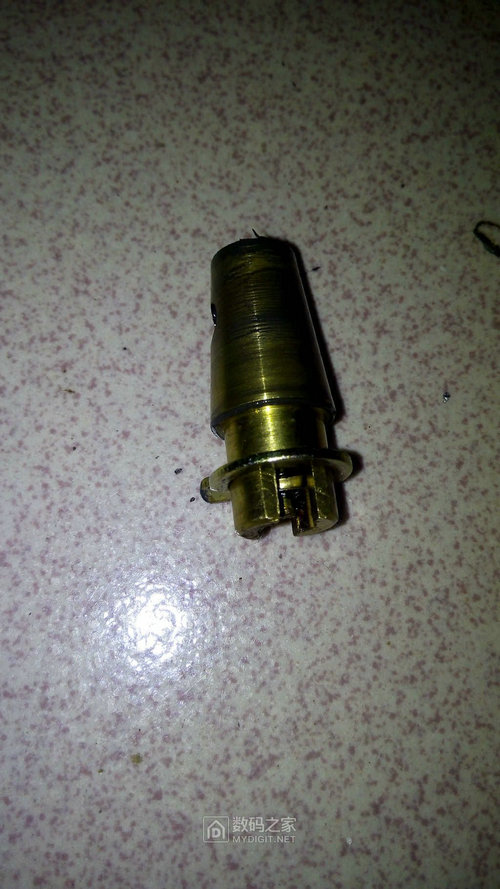

拆出的调节喷嘴   喷嘴外表布满润滑油  润滑油的作用之一是使金车转动更顺畅且无磨损   另一个作用就是油封防漏气

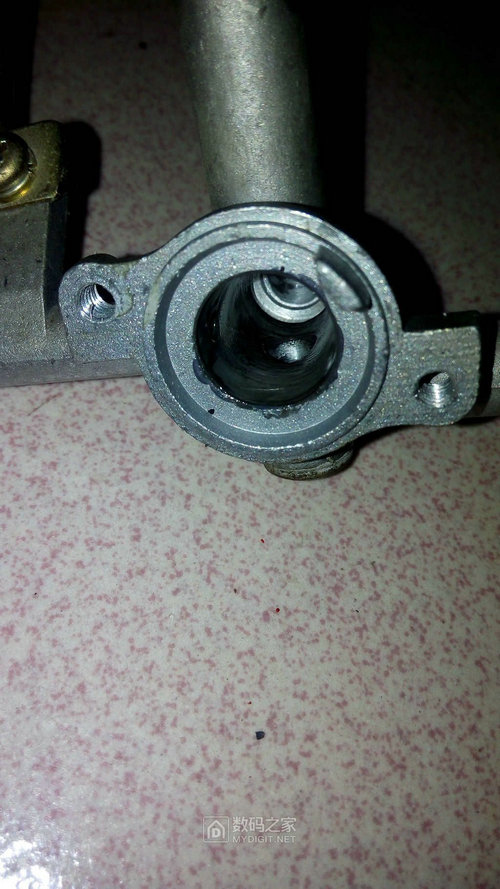

拆空的样子

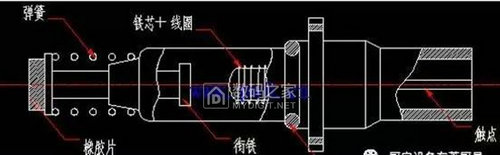

阀体部分拆解完成  接下来拆解 保护装置  首先看下结构图

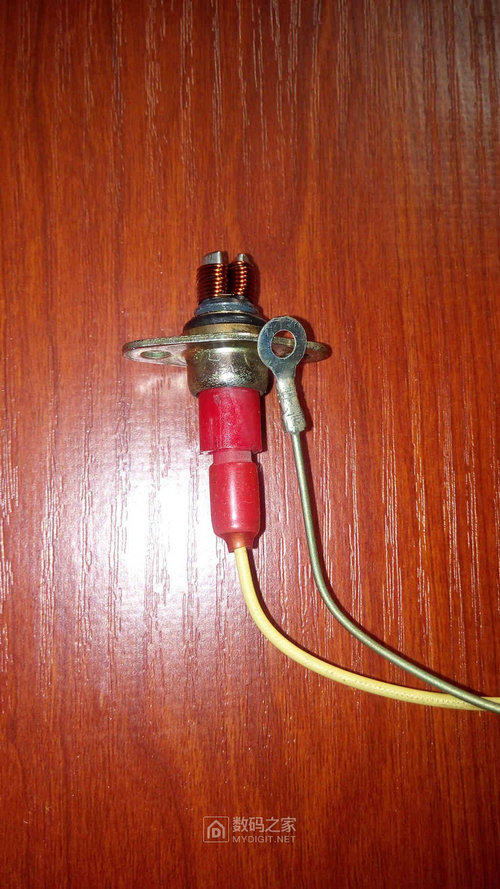

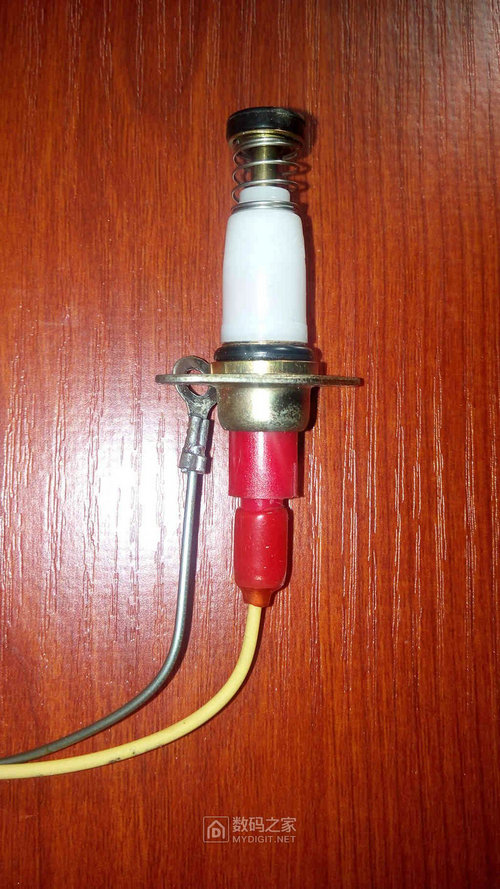

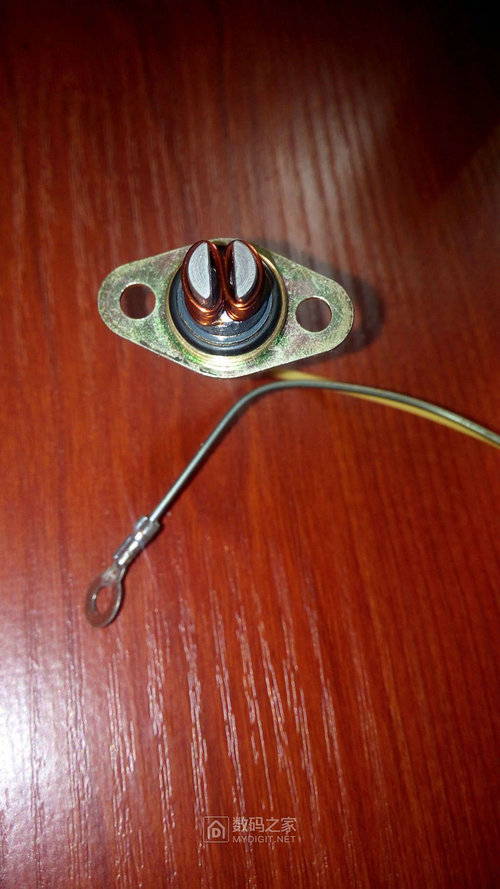

实物的样子


拆解开始 拆下前端的样子


铁芯的接触面很光亮


从内部看衔铁


前端部分 准备拆解


拆除的衔铁  与中轴  衔铁是可以旋转的

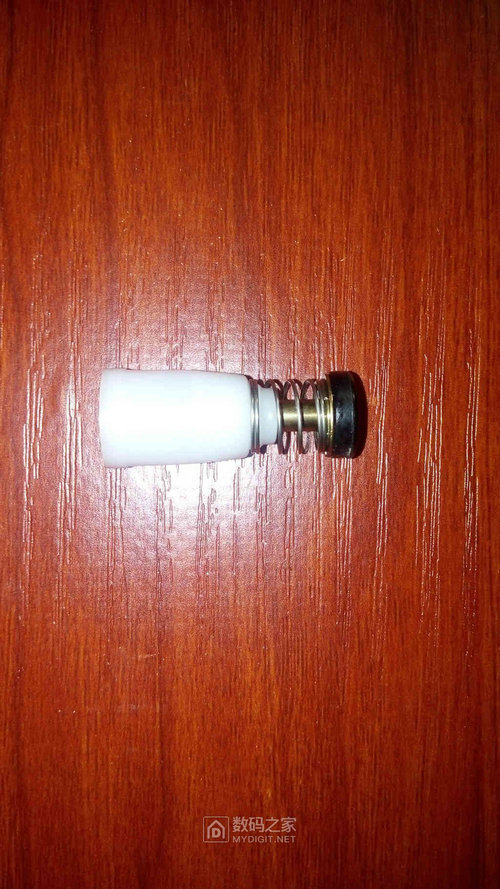

前端的 压力弹簧 保证皮垫密封

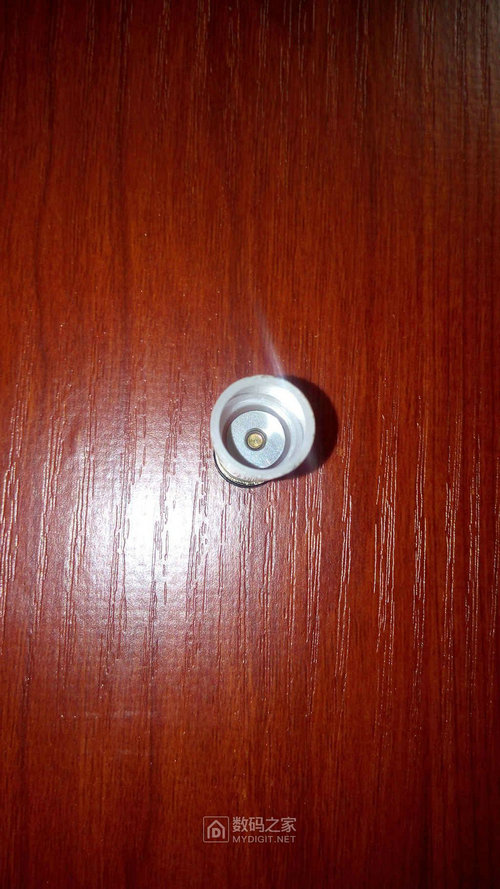

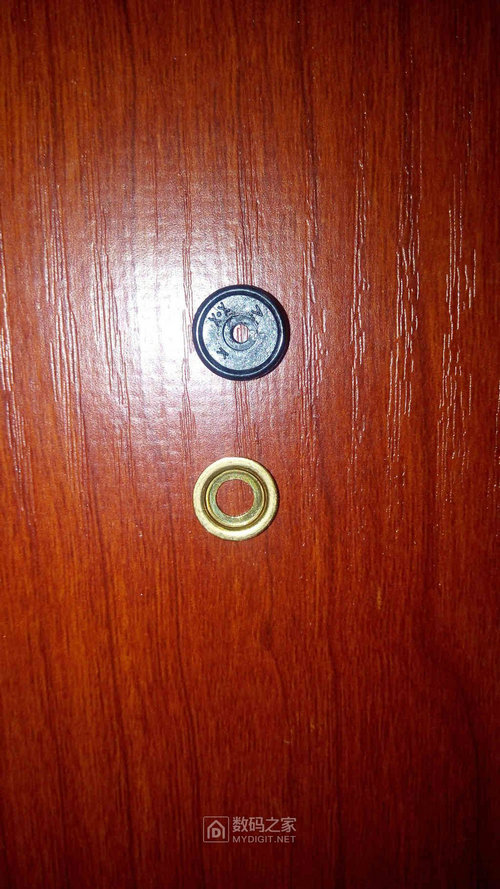

最后看看密封垫圈与垫片


最后谈谈保护装置  热电偶熄保电磁阀它的体积比较小，里面的线圈是单圈的，热电偶一根导线插在里面的触点上，还有一根连接在电磁阀的壳体上，单圈电磁阀在打火的时候需要按压5秒钟左右，不然热电偶产生的电动势不足以吸合电磁阀，除此之外有一种是双圈电磁阀，热电偶为3根线，在打火初期先由电池供电，待热电偶产生足够的电动势了，电池放弃供电，转为热电偶供电。燃气灶电磁阀最大的优点在于没有火燃烧的情况下，可自动关闭煤气，防止煤气中毒。
