威能壁挂炉显示F28故障代码的故障原因(图文详解)威能壁挂炉维修案例
发布时间:2020-10-14 18:37浏览次数:

威能壁挂炉故障现象为显示F28故障代码,正常点火后燃烧几秒钟熄火然后再点火再燃烧几秒熄火,如此反复。

刚开始怀疑火焰检测电路有问题,但拔掉探针人为制造故障高压包不断点火主观感觉火焰检测应该没有问题,否则控制器不会作出不断点火的反应。在检查过程中发现停机一段时间,再使用偶尔能正常使用一段时间,由此怀疑燃烧控制器(sit的537ABC)的问题可能是某个元器件老化所致,到万宝找了一圈这个东西不便宜400-还只有二手拆机件,顺便问了一下卖家说这个现象燃烧控制器和主控板出问题都可能造成,主控板更是贵要1200同样是二手……不过卖家答应可以试用,不行可退货。

根据控制器的接线图分析,主控板只负责537的供电控制和复位控制,在故障期间537并没有掉电所以基本排除主控板问题。决定先更换537ABC,想着既然要换那就先把老的拆开看看能不能发现问题。

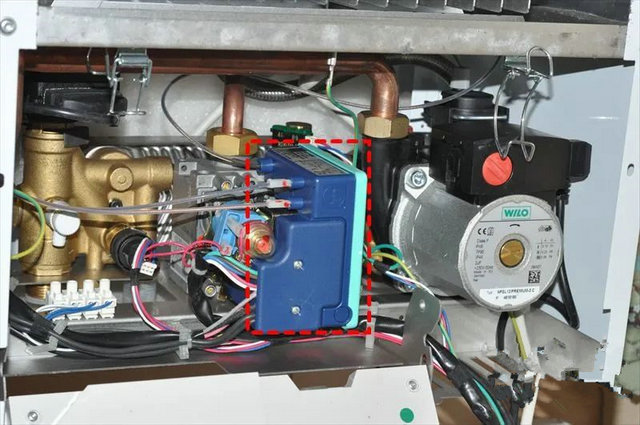

537的位置所在(紧挨的就是845比例阀)

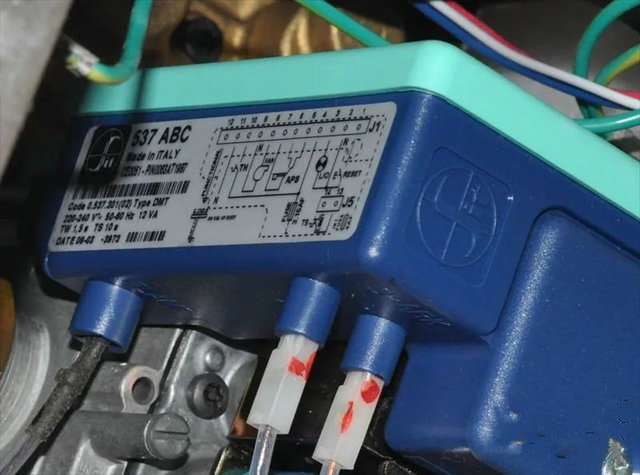

537的接线图

电路板1

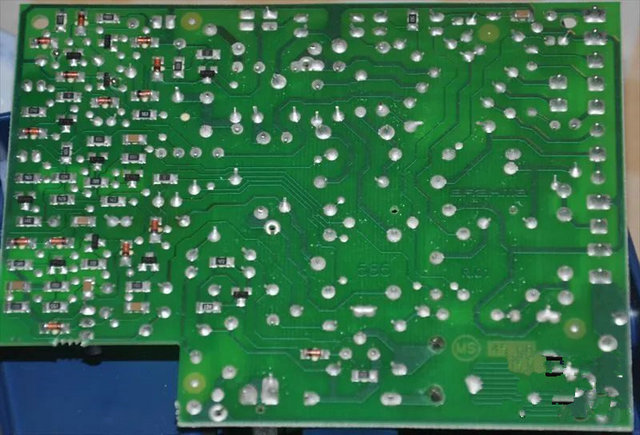

电路板2

壁挂炉的控制是主控板通过接收压力、温度传感器信号控制燃烧回路,热水循环回路及生活采暖的功能切换。

而537ABC配合sit的845燃气比例阀使用,负责整个燃烧回路的控制。万宝上有卖家描述控制器是带程序的。

实际拆开里面没有单片机就普通晶体管+继电器组成的简单逻辑控制电路,但虽然简单可元器件也不算少又没电路图要想确定老化的元件一时真没法下手,于是度娘功夫不负有心人居然在一个毛子的博客上发现了537的电路图,更兴奋的是博主还指出了537的一个缺陷,此缺陷造成的问题跟我遇到的一模一样,这个缺陷的元凶就是C9,一个0.47uf/250v的电容。
原理图

毛子的语言看不懂,用度娘粗糙的翻译了一下,虽然驴头不对马嘴但有电路图还是基本摸清了控制原理,控制器主要靠3个继电器执行动作。

P1为复位继电器一般情况下不动作,P2为风机控制继电器,P3为燃烧控制继电器,控制器上电后P2工作=》风机运行=》风压开关动作=》燃烧控制回路首次得电P3动作=》燃气阀打开和开始点火,同时燃烧控制回路的供电转由C9负责维持,毛子的解释C9耐压值选取较低容易造成失效,给电路供电不正常,控制回路无法维持供电就造成反复熄火、点火。解决方案是更换耐压400v的电容。​

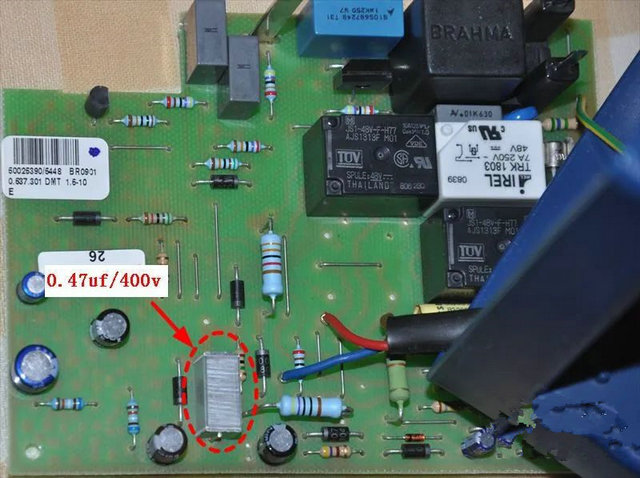

看电路板上C9是一只无封装的聚酯电容已经是耐压400v的,拆下一测容量只有0.2xuf,看来厂家也知道问题所在提升了参数但选材还是不行适应不了壁挂炉的工作环境依然容易失效,于是找了一只同规格的CBB换上,问题解决。

度娘的时候发现不少品牌的壁挂炉都采用537+845组合,估计这样的问题也会出现在这些炉子上,所以这个帖我相信还是有一点价值的。 威能壁挂炉温馨提示:如果以上资料无法解决您的故障问题,可以拨打全国服务热线:400-803-0689(点击该号码即可拨打)安排维修人员上门解决。
