前锋热水器出现A5故障的原因及解决办法(图文详解)前锋热水器维修案例
发布时间:2020-10-15 14:06浏览次数:

家里的天燃气热水器前锋JSQ20-A403于2013年买的,最近几天有点故障,具体表现为每天晚上洗澡时点火一分钟左右熄火,故障代码A5,重新开热水点火一直正常,第2天或者第3天又会这样来一次,查手册是中途熄火。很是恼火,有时刚打湿就熄火,这个天气也越来越凉了,容易感冒。所以今天就下定决心大卸N块修!
外观整体图:

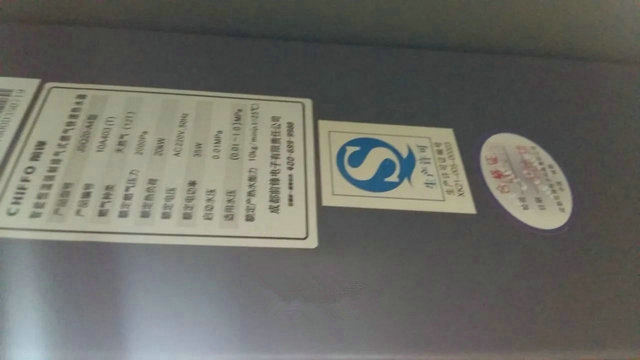

右侧面的型号标识,拆机前先关掉进气阀,进水三角阀,打开热水龙头放水,再关掉出水三角阀:

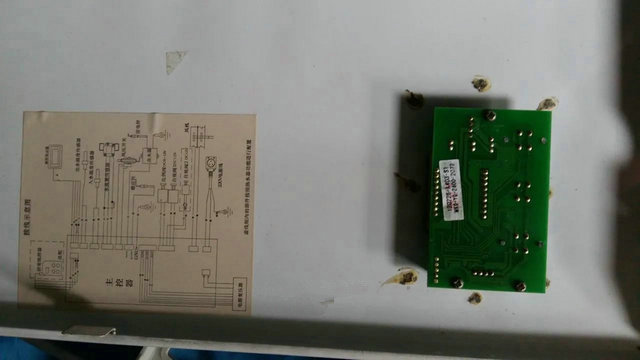

拆下前面板后反面的电路接线示意图和显示按键小板,通过4P插座和排线与控制板相联:

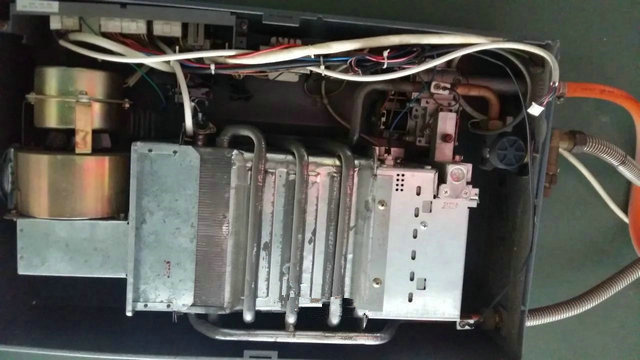

拆开后的内部一览,橙色为气管,往下为冷水进水管,最下为热水出水管,这个千万不能接错,否则有可能会损坏整个单元的气表,后果很严重哦:

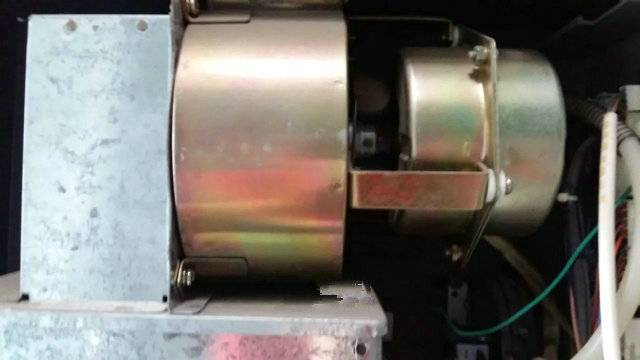

首先怀疑风机不转导致的保护性熄火,用手拨了一下强排的风叶,发现转得很顺畅。风机的供电线也无异常,基本上排除它。

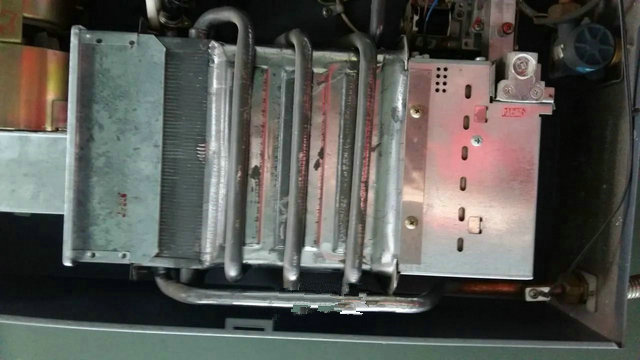

当年宣称采用的铜镀锡防氧化黑科技技术的燃烧室水箱:

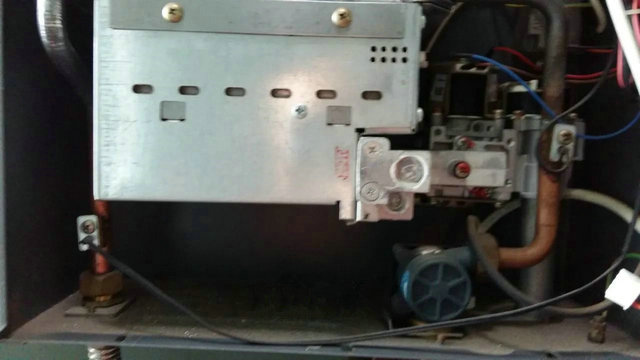

这个密封部位是燃烧的气嘴排和比例阀:

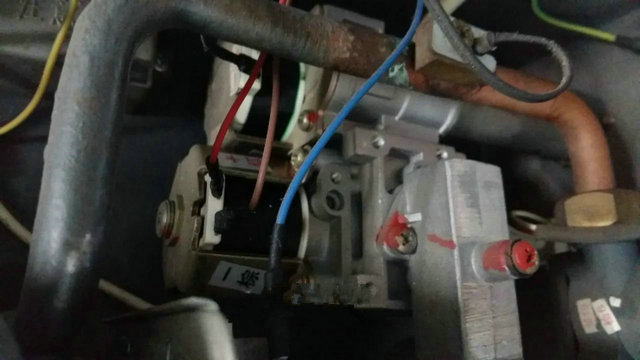

电磁阀,这机器的镙丝都有打镙丝胶固定防松动,铜管上固定的是进水温度传感器:

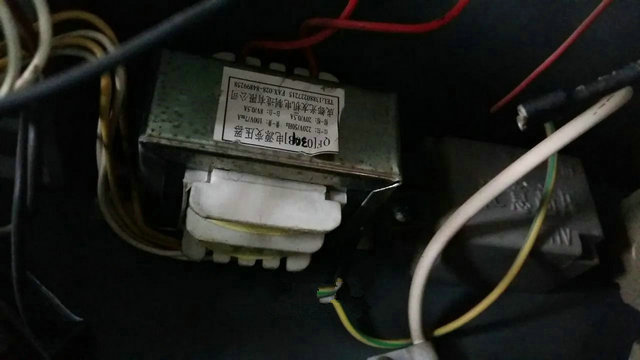

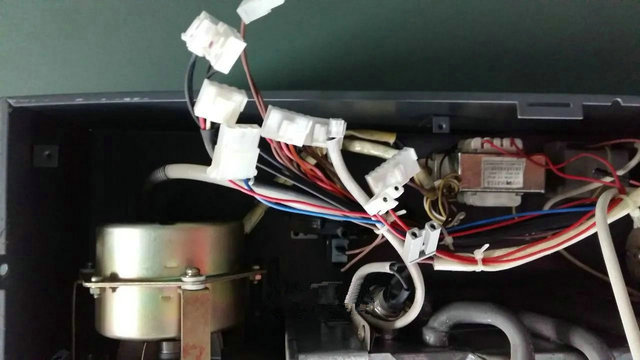

整机电路供电的EI变压器及参数:

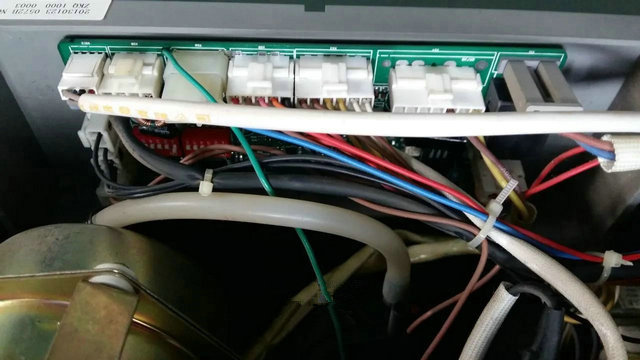

控制电路板编码及接口端子,套弹簧保护的白色硅胶管是风压通气管:

水箱温度保护元件:

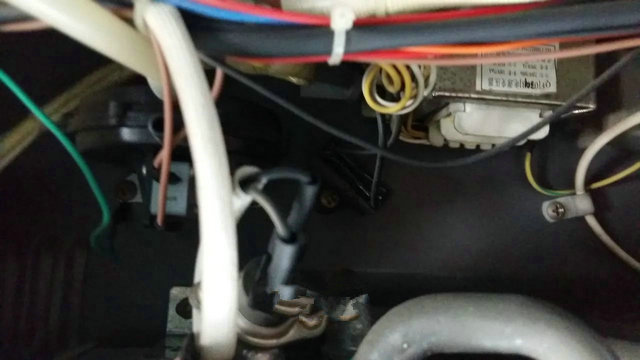

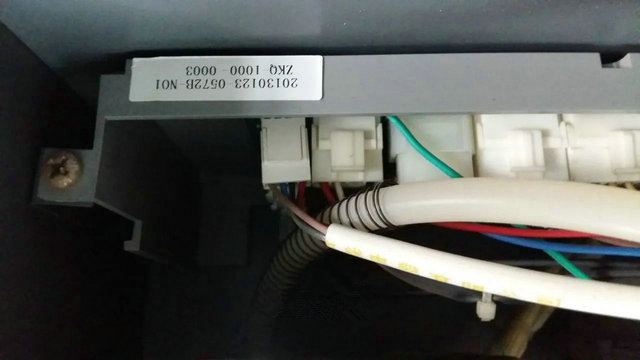

套保护管和尼龙扎带的各种线束:

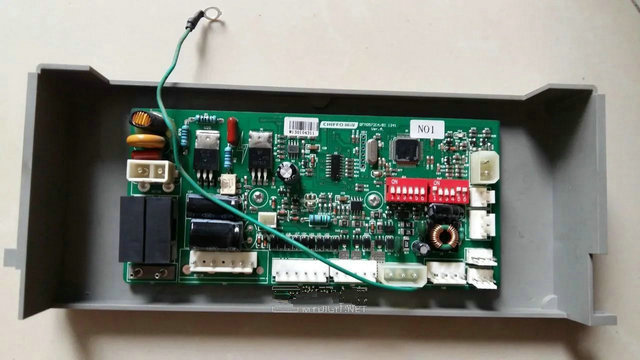

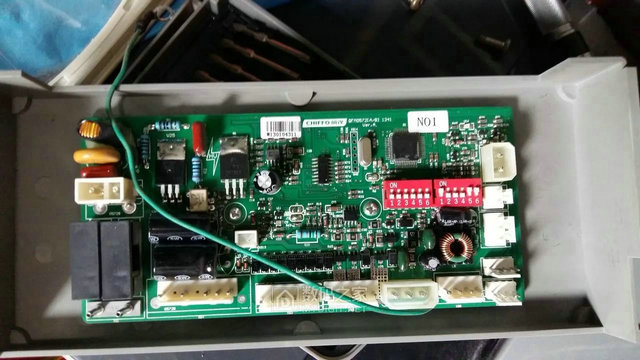

绿色的为线路板地线接在外壳上,控制板整体图:

拆掉后的电线插头,没有一个重复的,防呆设计,这个很好,装回时不用担心插错线和插反:

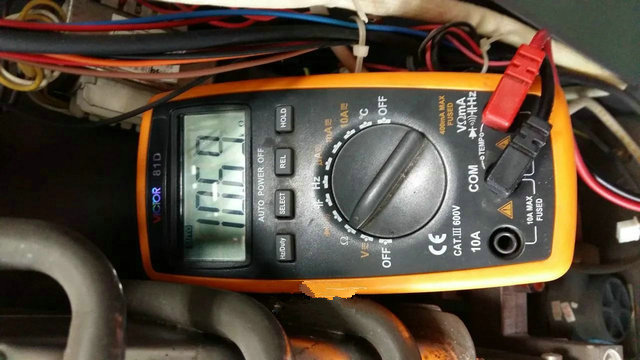

量了一下出水温度传感电阻的阻值, 冷态:10.69K(10K),姑且认为它正常。如果它不正常也会引起异常熄火保护:

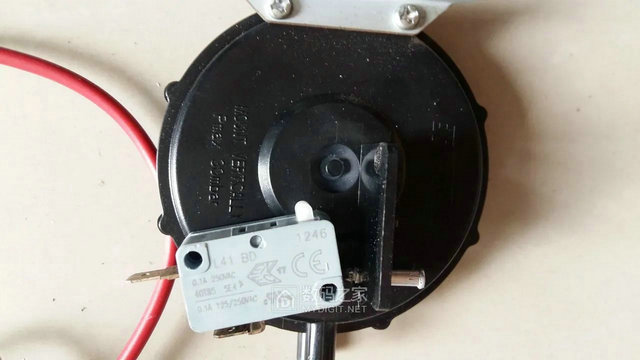

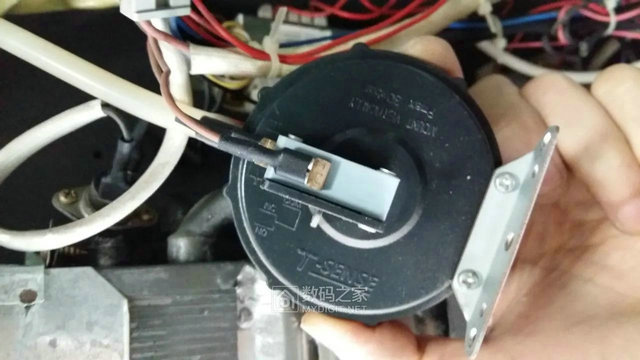

容易坏的一个件,风压开关,这个开关有些是二脚,有些是三脚,其实都只用其中两脚,量这个开关时用嘴吸气阻值不稳定,有时几十欧,有时几百欧,更有时不通,判断是它接触不好:

通风硅胶管有打厌氧镙丝固定胶,细节还是做得比较到位:

取下来的控制盒,左下角为2只2A带座带盒保险丝,右边的拨码开关为厂家和安装人员用于适应环境调试用的(我这台安装的时候没有做过任何调试,这个不敢乱动,没有调试手册,不知道具体调试方法):

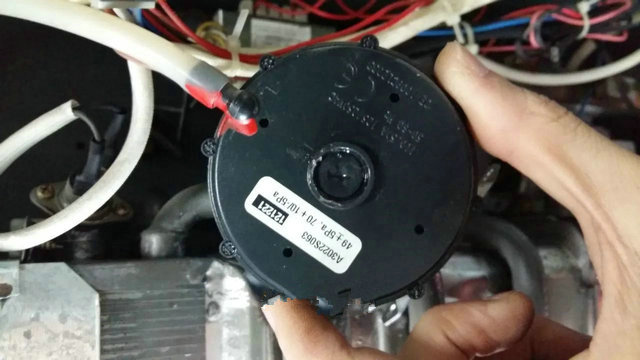

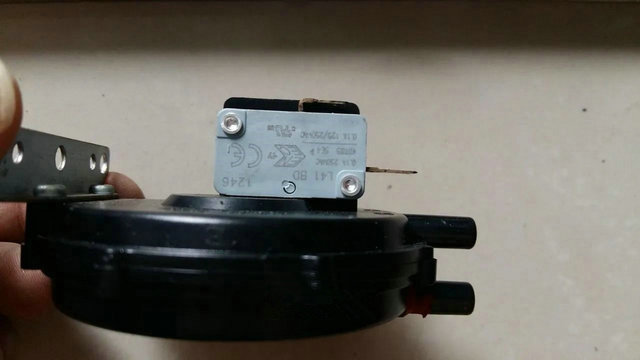

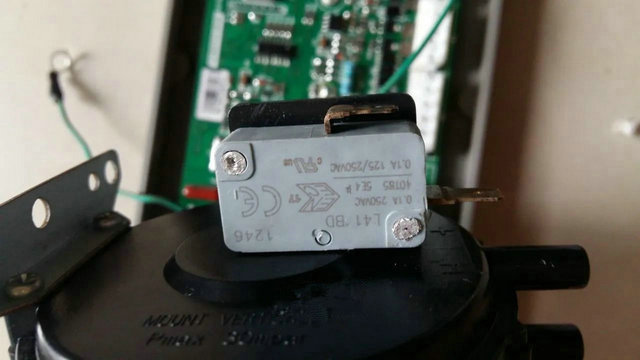

侧面看风压开关的开关参数(惠达TONELUCK L41 BD):

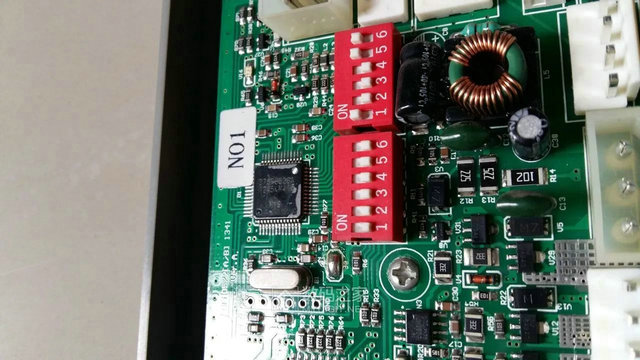

拨码开关和CPU细节,这个主控单片机D78F0526A是NEC的:

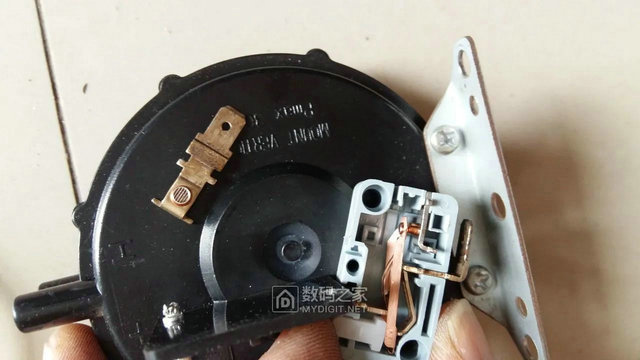

这个开关通过钳子和锉刀将两个铝铆钉拆开,发现其就是一个鼓膜和一个大号的鼠标开关组成:

这个开关打开后,本来是一个常闭开关,因为鼓膜上的橡胶触点压住的原因,硬生生的变为了常开天关了。开关外部有点轻微氧化,内部还很亮。先用WD-40伺候,无明显改善,既然拆开了,那就直接取下触点来处理,由于没有明显的氧化,所以没有敢用砂纸,直接用的除锈笔:

在家找了半天没找着铝铆钉,就将就原来的用上了,装上后再测通断阻值,完美:

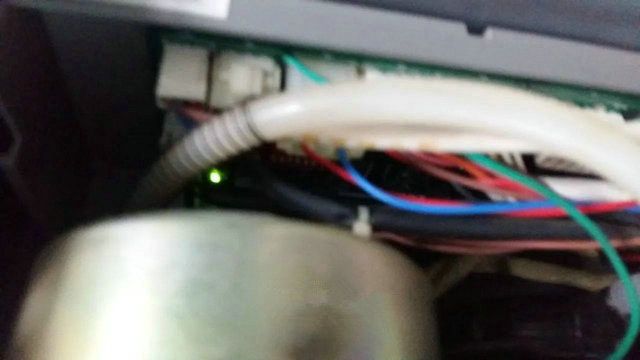

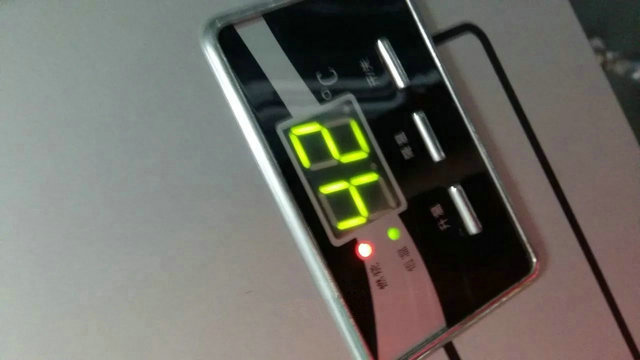

装上试机,开水打火后电路板上有个绿灯一闪一闪的:

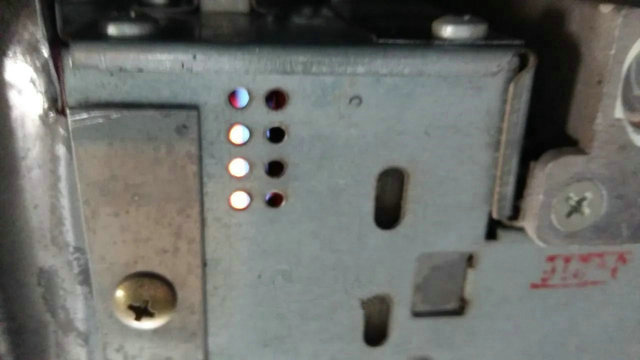

通过观察孔看见的一条烧红的金属条应该是火焰感应针,这个出问题也会保护性熄火:

​正常工作状态,放热水几分钟,暂时未发现故障重现,剩下的就留给时间来检验吧:前锋热水器温馨提示:如果以上资料无法解决您的故障问题,可以拨打全国服务热线:400-803-0689(点击该号码即可拨打)安排维修人员上门解决。
