TCL液晶电视不能开机指示灯亮故障维修(型号L40F1800E)
发布时间:2021-10-04 11:48浏览次数:

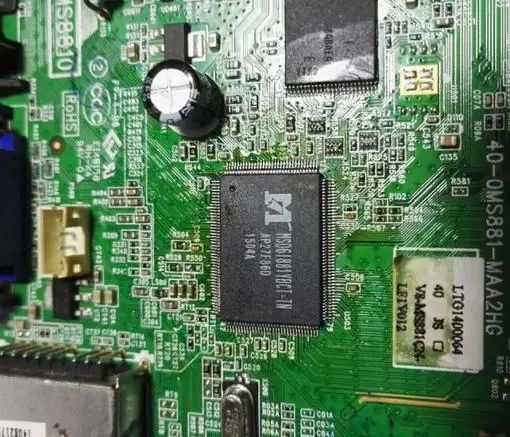

接一台TCL液晶电视维修,型号:L40F1800E故障现象不开机,到用户家开机检查指示灯亮,3.3V待机电压只有3V,遥控按键不开机主芯片很烫,拆板回来检修。

第一步:用铝箔纸将周围元件贴上,防止风枪把周围元件吹掉。

第二步:带上防静电手环,引脚处刷上助焊剂风枪温度380度,先大面积加热,约一分钟然后集中加热芯片。看着锡化了用镊子夹起芯片。

第三步:吸锡线清理电路板焊盘。中间接地点清理平整。

第四步:取出新的芯片,中间接地点涂上助焊剂。电路板中间接地点涂上锡浆。放上芯片,用10倍放大镜认准引脚。按住不动用接地的电烙铁固定一脚,对角在认准固定一脚。这时四边全部上满焊锡。

第五步:清理多余焊锡,四边引脚涂上助焊剂。用刀口烙铁头,拖动焊锡因为有助焊剂焊锡流动性非常好。把多余焊锡用烙铁头多次重复带走,烙铁头每带走焊锡用高温棉蘸水清理烙铁头,蘸一次松香重复多次。直到没有任何引脚粘连。

第六步:中间节地点焊接,用热风枪温度调到350度风力4档。对准芯片加热4-5分钟看着引脚焊锡化了中间的锡浆也就化了。用镊子压一下贴的更精密。

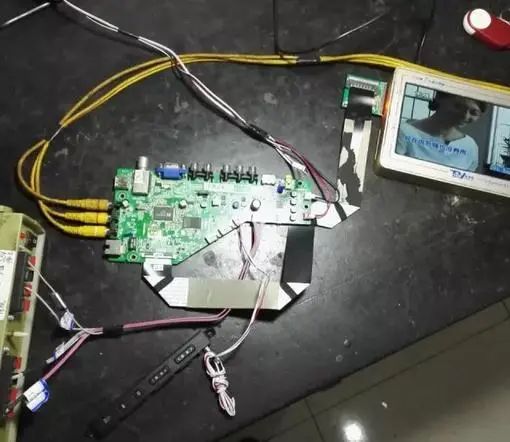

第七步:就是在检查引脚不能有相连的取下铝箔纸。洗板水清洗干净。过几分钟上电试机3.3V电压也准了按键开机图声正常。正常后用导热硅胶沾上散热片。
