长虹液晶电视黑屏通病维修方法
发布时间:2021-10-04 11:49浏览次数:

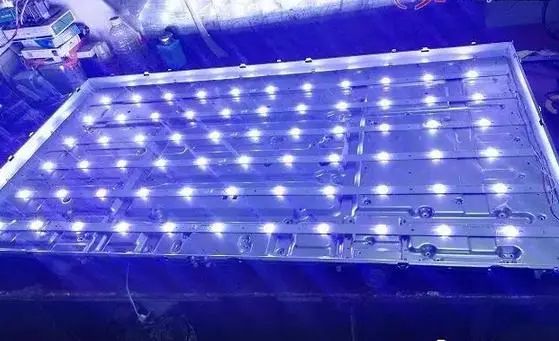

一台长虹LED50C2080i黑屏,有开机音乐。测背光两路供电电压100V正常。怀疑背光灯珠有损坏,小心拆开屏幕,发现此机共有6条灯条。每条11颗钮扣大小灯珠,分为两部分,左边5颗灯珠,右边6颗,中间插件连接。3条串联为一组。供电正端公用,接两条红色引线,负端两条白色引线分别接4只中功率MOS管。拔掉所有灯条供电小插座和每条灯条中间连接插座。

没有先进的测试灯珠设备,为了找出损坏灯珠,先用旧12V电车电瓶给5颗灯珠的短灯条供电,发现只有一条不亮,其他5条均微亮,坏的一条做好记号,先放一边。接着测6颗灯珠的长灯条,注意此时应短接中间和短灯条连接插座的焊点,我用尖镊子插入插座短接,发现6条灯条都不亮,可能是12V带不起,又找了一个6V电瓶串接,也是只有其中一条不亮,其他均微亮。测的时候为方便我用尖的万用表笔通过小电夹连接电瓶。此时重点对坏的两条灯条检查,该灯珠有灯帽罩着,测不到引脚,刮开电路白漆,用10K档逐一测量,发现每条均有一颗呈开路状态。

考虑到该机购买时间不长,灯珠老化可能性不大,灯条全换成本高,发货时间长,屏长时间放在那里不安全。决定只换坏的两颗灯珠,看到有坛友从废灯条剪下带板灯珠固定在原灯珠位置,觉得办法不错,随效仿此法。经试验,大功告成。
