创维液晶电视花屏故障维修(型号42E60HR)
发布时间:2021-10-04 11:51浏览次数:

创维液晶电视42E60H(机芯是8R80)在播放AV或VGA或HDMI的时候,图像头部发白,但有时是正常的。按照常规,这是液晶屏线接触不良引起的故障,于是信心百倍的拆下后盖,清洗双LVDS屏线,但是无果。

  用万用表检测逻辑板上VDA=16.8伏,VGH=26.6伏,VGL-6=1伏,电压都正常范围,再检测GAMA电压绝大多数电压都正常。唯有前和尾部GAMA电压略有差异,测量时已将电压情况记录下来,还是怀疑伽玛芯片问题,换上伽玛芯片HX8919X (直接用AS19替)测量电压仍旧图像也无改善。

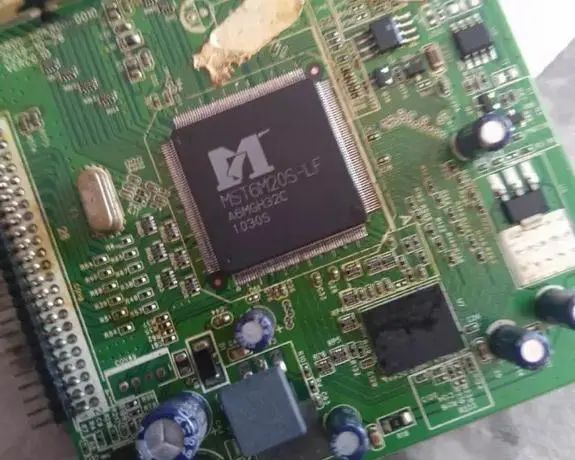

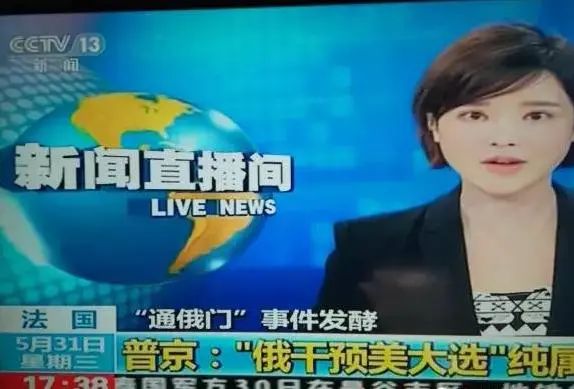

在各个维修群里咨询,大家都认为是屏线接触不好,有少数人说是逻辑板或变频板问题,但是变频板测其供电均正常,重新补焊变频芯片也无果。于是仔细静下习来分柝电路,很多奇特故障都是从细节查起,所以还是从主板LVDS信号及RSDS信号传输电路上查起,当用表笔测量主板上排阻电压时图像立即恢复正常了,再用表笔戳动排阻时故障又重现了。真正的“凶手”终于被找到,最后把LVDS及变频板上所有的排组全部补焊一遍,到此这台电视维修完毕。由于这是软故障,试机三天才交付客户使用。
