变频空调直流风扇电机的测量方法
发布时间:2021-10-04 11:59浏览次数:

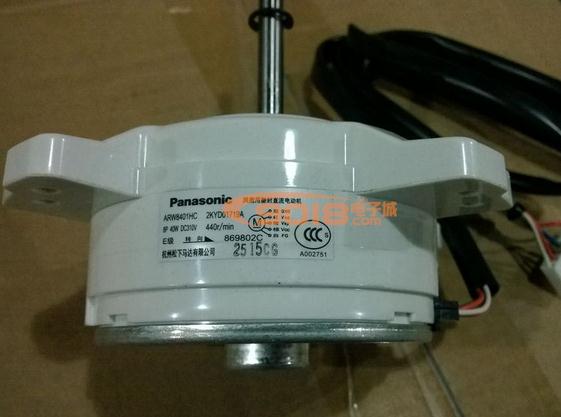

变频空调直流电机,这里说的方法适合室内机跟室外机,电机分为五根线,分别为:300伏,15伏,接地,驱动控制,霍尔反馈。因为直流电机里面还有一块电路板,所以没法直接测量里面的绕组阻值,用万用表测量五根线的阻值,只有两根线有阻值:

驱动控制线------地线(227k)

15伏供电线------地线(37k)(这里是拿海信直流电机举例,其他品牌没测试。)

电压法测量:

插电但不开机,用手拨动内机风轮或者外机扇叶,黑表笔接地,红表笔接霍尔反馈,电压在0-24-0-24伏之间跳动,正常运行时,为直流11伏(三菱重工空调为例)

驱动控制电压测量(三菱空调为例):

低风2.7伏

中风3.3伏

高风3.7伏

关机状态下(遥控关机,但不拔电),电压为零伏。
