TCL液晶电视不能开机指示灯亮故障维修(L37F5300A)
发布时间:2021-10-04 12:01浏览次数:

接修一台转修的TCL L37F5300A液晶电视,用户说在别的修理店修了10天了还没有结果。经人介绍拿到我这里,客户说可能是雷击的。TCL液晶电视故障表现为通电发现电视的指示灯能亮,无法开机。

故障检修:

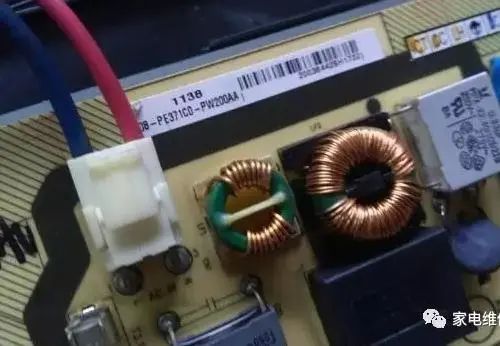

1) 拆机首先通电检测电源板,发现该板为+3.3V电压和+24V电压供电;经检测发现+24V电压在6~24之间变化。+3.3V电压一直稳定常。

2) 测量电压同时发现前维修人员把电源板焊的地方非常多,估计前维修人员应该下了不多工夫。下载此电源板的图纸对相关的电路进行检测,发现前维修人员把AZ431三端稳压换成了TL431;把三端稳压换成AZ431同时把PC817更换后+24V电压输出稳定正常了。

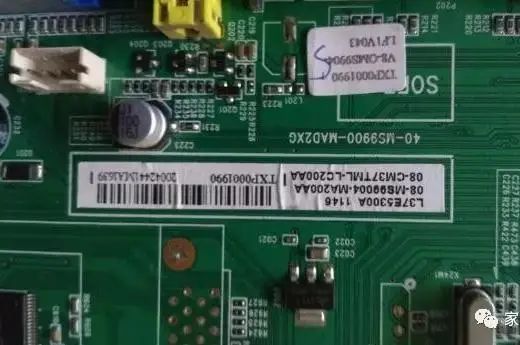

3) 把电源板收机后电视还是不能开机,测量主板芯片供电电压都没有。经检测发现24V转12V电压输出没有,且所有的DC转DC电压都是通过24V转12V转的,最后通过分析图纸发现位号为U005(芯片印字为:A9=52E)的芯片只有24V电压输入;但没有电压输出。用同型号的芯片换上后通电试机一切正常!!!!

4) 整个维修过程历时40分钟!!!!

5) 最后用RT809F编程器读取原机数据!
