电风扇电机有五根线怎么接线
发布时间：2019-12-20 01:36浏览次数：
常见的电风扇220V交流电机内部有三个绕组，给不同的绕组通电就可以实现高、中、低转速，所以有五根线

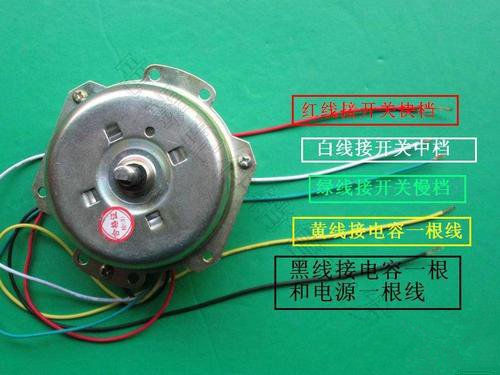

常见的电风扇220V交流电机一般有五根线，可以实现高、中、低转速；黑线为N公共端，黄线为启动电容接线，红、白、绿为不同绕组引出的接线，用于控制高、中、低档转速。
编辑搜图
请点击输入图片描述

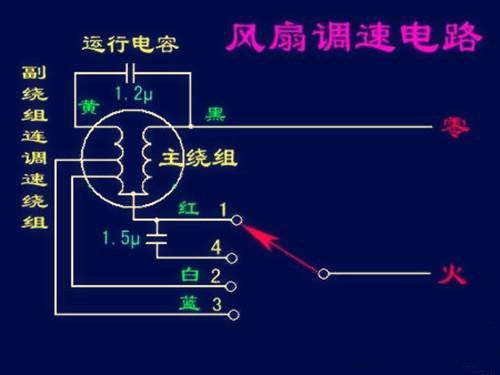

电风扇五线交流电机为什么可以改变转速？
红线引出点的线圈绕组最少，通电时运行功率最高，所以为高速档
蓝（绿）线引出点的线圈绕组最多，通电时运行功率最小，所以为低速档
编辑搜图

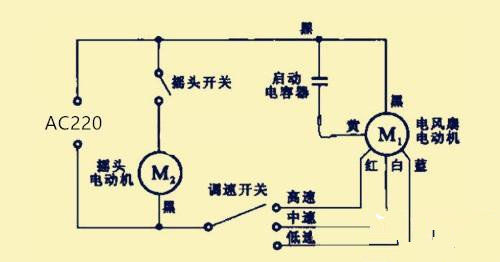

常见电风扇工作原理
常见的电风扇一般有两个开关，一个控制摇头开关，另一个为四个档位的开关，可以控制电风扇的停、高速、中速、低速。
摇头开关控制摇电机，实现摇头和向定送风
四档位的开关有三档分别接到电机内部高速、中速、低速绕组，实现停转、高速、中速、低速工作
当然还需要接一个启动电容才可以让电风扇转起来
编辑搜图
