华帝燃气热水器解剖与维修
发布时间：2020-04-11 15:46浏览次数：
华帝Q12JW1燃气热水器，是一款恒温燃气热水器，使用不久就总是出现E8错误提示，关闭再开有时会好了，但用一会又重新出现E8故障代码，刚开始是偶尔出现，随时间推移，故障越来越频繁，根据错误代码提示检查风压开关，果然风压开关接触不良，你可以买一个新的风压组件换上即可排除故障，既然自己要修就不要动不动就花钱买原件更换，尽最大努力动手让其起死回生才是修理但最高境界。

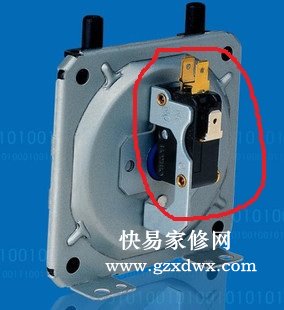

风压开关组件如下图所示
其实仅是红圈内的那个开关接触不良，其他部分完好，如果让华帝售后来修肯定是给你换组件，当然如果是保修期内就由他们去修吧，如果已经过了保修期这个组件要五六十元，自己动手可以修理的，不用花一分钱。
从图中可以看到这个开关是铆钉卯上的而不是螺丝上的，因此需要想法将其弄下来，可以买个开关换上，不过，这个开关也是可以修的，开关外壳是两瓣扣在一起的，小心将其撬开，注意不要将卡扣撬断了，否则不能恢复了，开关就报废了；小心翼翼的打开，用餐巾纸擦拭其触点擦拭干净，用三用表测量确认接触良好，按原样装回去，大功告成，一分钱不花就修好了E8错误提示故障。
但好景不长，前几天又出故障了，这次并没有出故障代码提示，看着热水器一切正常，打开水龙头热水器正常点火，面板显示也正常，但温度到24度（自来水温度15度左右）就再也不能高了，如果把水流关小点，温度会升高一点，不能达到预定温度。
华帝售后来看了说是电脑板坏了，要换电脑板，修好要差不多400多元。很郁闷明明可以修的非要换，浪费啊。
我检查了外围器件没有找到原因，因此发帖到论坛求助大家，但到现在为止没有得到仅有两位热心到师傅支招，但问题还没有解决，我也发现热水器好像很少有人修理，帖子很少，不知为什么？因此我决定自动动手解剖一下这个热水器，也给其他人将来修理热水器提供借鉴经验。但由于时间关系可能需要一个过程，望大家持续关注，我会把研究结果逐步上传。

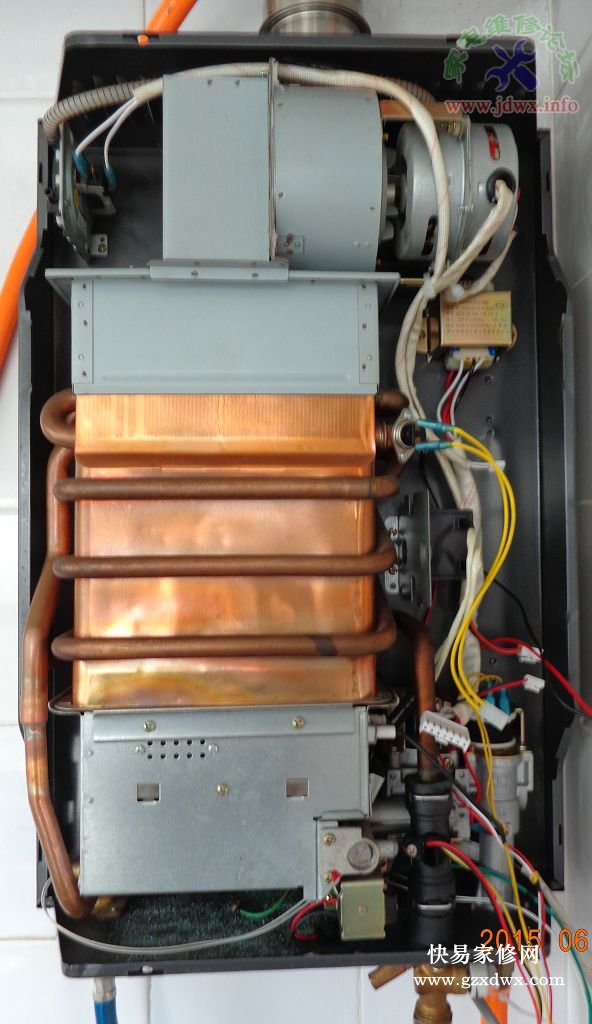

1、结构图
上图是打开外壳但热水器内部结构图，电脑板已经拆下了。

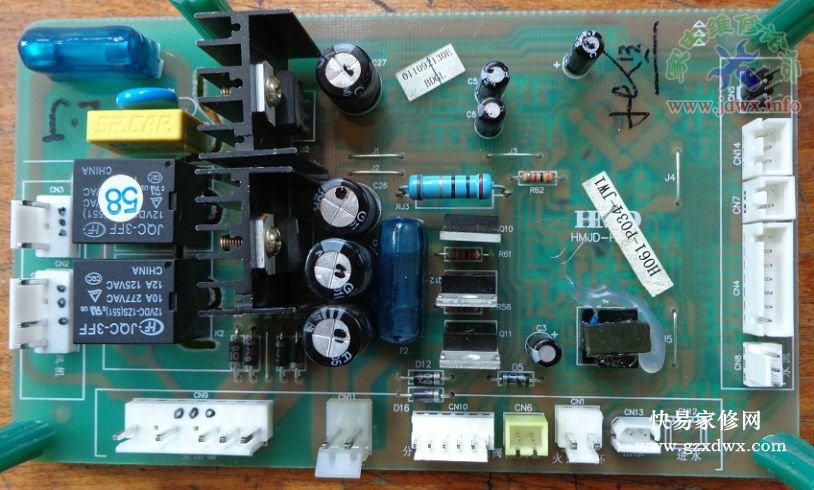

2、电脑板图
3、电脑板原理图
原理图是根据实物绘制而来的，我仔细核对过应没有大的错误。
