中控器准备

1、中控器组合按键

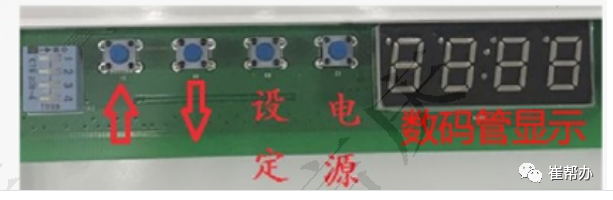

检查完各系统接线情况后上电。确保中控器与设备在一个相位上,在中控器关机模式下,同时长按中控器右侧的“设定“+电源”

2、中控器界面显示:

数码管显示P-01至"P-07”,代表系统进入配网模式;

3.中控器配网成功界面

第一个配网设备配网成功,显示“d-01”,第二个设备配网成功显示d-02随着配网设备的增加,数依次增加。

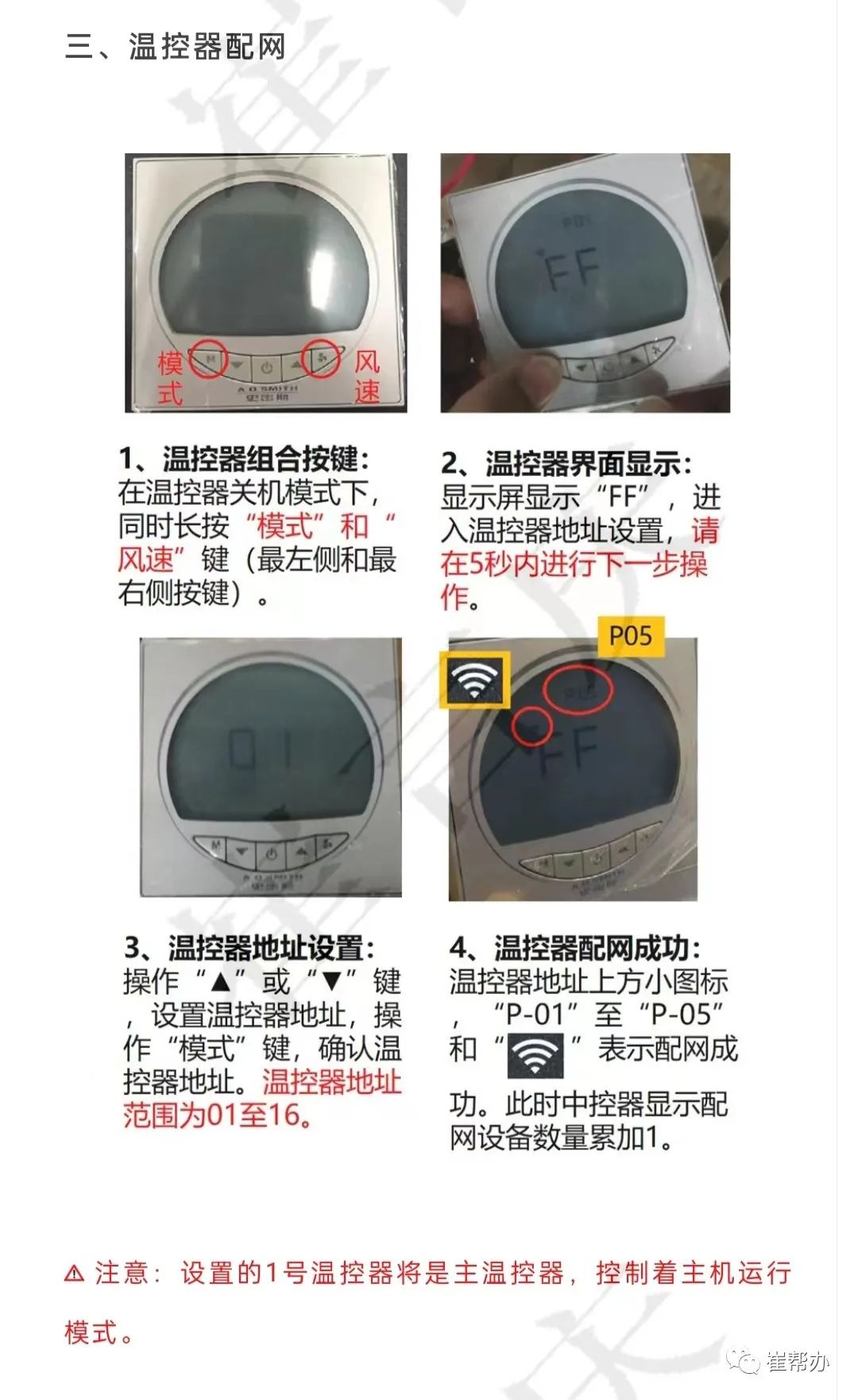

氟水换热模块配网

1、氟水换热模块组合按键:

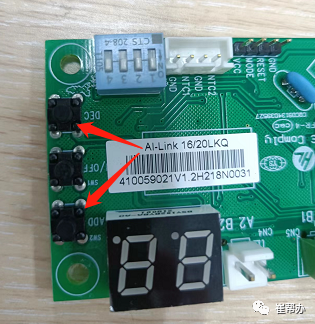

同时长按空调联控器电控板数码管附近DEC和ADD键(两侧按键,显示屏显示11至“44进入联控器配网设置

2、配网成功界面显示:

显示屏显示55后显示00,表示配网成功:

3、中控器界面显示

此时中控器显示配网设备数量累加1。

五、壁挂炉配网

1.壁挂炉PLC控制器按键:

长按控制器上唯一按键,LED闪亮进入配网设置。

2、配网成功:

中控器界面显示

此时中控器显示配网设备数量累加1

六、分集水器配网：

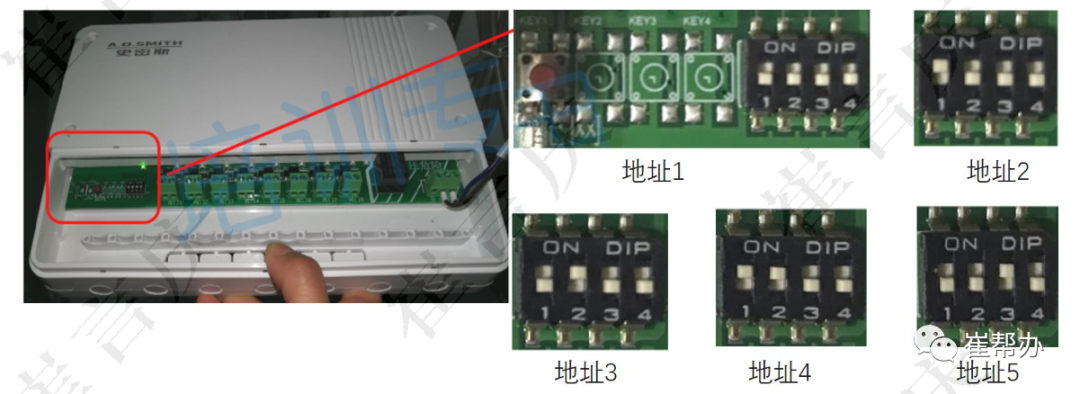

设置拨码对应本分集水器地址：

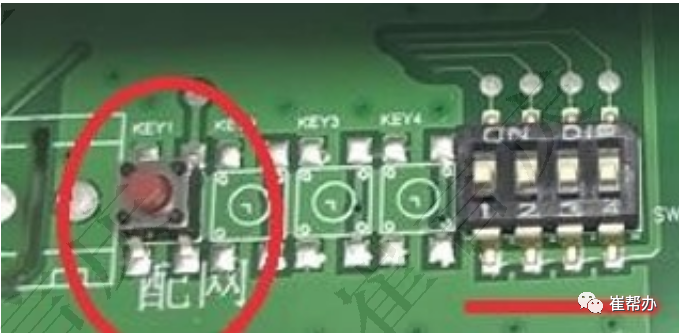

长按配网按键，LED灯快速闪进入配网。

配网成功后中控器数字累加1。

完成配网后，中控器数码管显示d-xx，xx表示所有在网设备数量。

配网查询：

在开机界面上按上键进入查询：

ALXX表示配网末端数量；

TCXX表示温控器数量；

T1ON 表示主温控器在线；

ACXX表示空调内机数量；

CBXX表示壁挂炉数量；

UCXX表示分集水器数量；

NCXX表示新风数量；

FCXX表示风盘数量（暂时不体现）；​

八地暖配网：

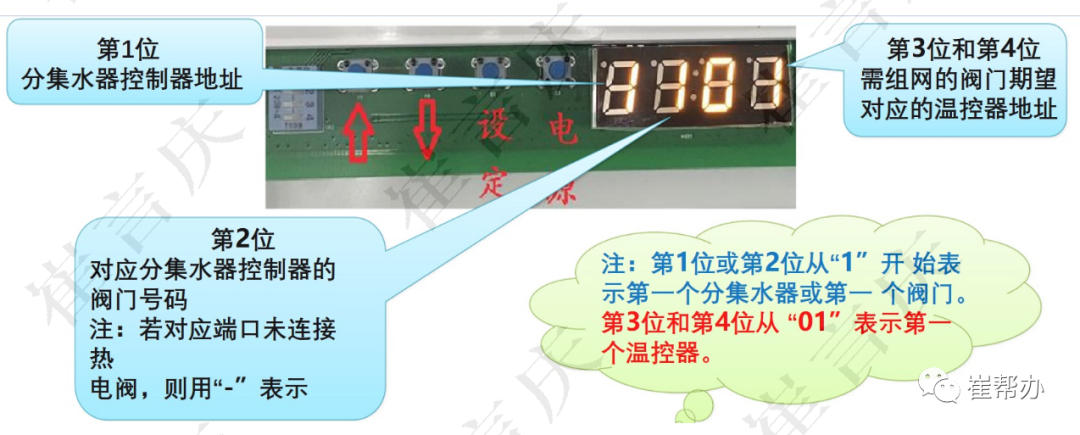

分水器拨码完成，中控器上电五分钟后，在中控器关机模式下，同时长按上下键，中控器显示“----”

完成所有设置后，短按中控器电源键退出地暖配网。
