樱花燃气热水器完全无法动作，没有任何显示故障原因及维修
发布时间：2022-11-25 12:19浏览次数：
故障现象：完全无法作动，没有任何显示
可能故障原因：1.保险丝(5A)断。2.电源变压器不良。3.控制基板不良，4.主控板不良。
确认方法：

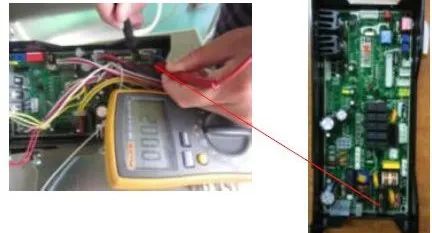

1.电流保险丝诊断。
①目视检查保险丝通断。②用万用表Ω档测量通断。
2.变压器测量。

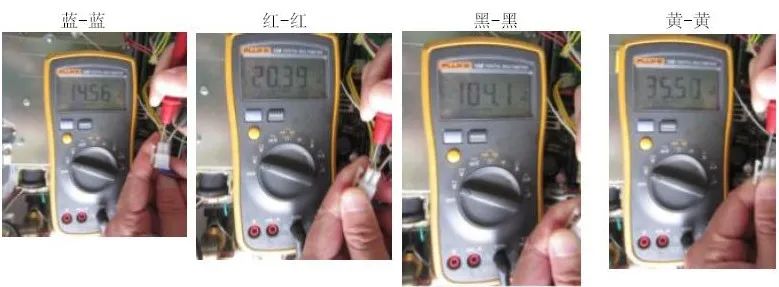

①用万用表Ω档测量变压器的阻抗值。②用万用表交流电压档测量变压器的额定电压值(见表格)。
| 材颜色(端子) | 阻抗值Ω±5%参考值 | 电压值(ACV)5% | 作用 |
| 蓝-蓝(6P) | 1.9 | 14.5 | 水量传感器、风机芯片电源，系统 |
| 红-红(6P) | 0.9 | 20.6 | 比例阀、残火安全 |
| 黑-黑(6P) | 129.0 | 106 | 火焰感应针 |
| 黄-黄(2P) | 1.3 | 36 | 风机 |
3，控制基板测试

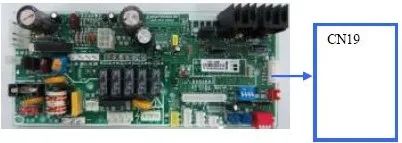

①断电后将本体控制器从基板上拔除(CN19)。
②重新通电后开热水阀，看机器是否正常工作，如能正常工作，则显示器不良。
4.主控板不良
①主控板遥控器输入输出回路故障。
②主控板12V～5V供电电路故障。
③故障排除，更换主控板。

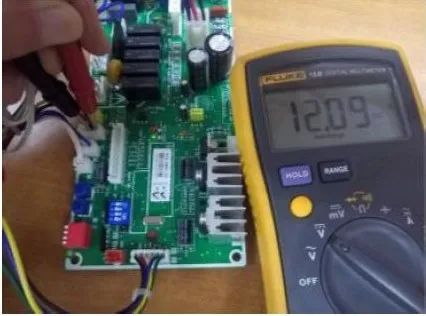

主控板12V测试，水量检知器红黑线。

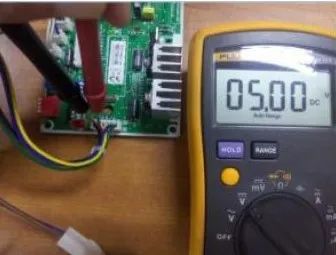

主控板5V测试，通讯线红黑线。
