一、金典系列配件参数：
|
型号 |
部件 |
规格 |
|
金典系列 |
回气温度探头 |
R25=5kΩ |
|
盘管温度探头 |
R25=5kΩ |
|
|
环境温度探头 |
R25=5kΩ |
|
|
水箱温度探头 |
R25=50kΩ |
|
|
变压器 |
电源220V次级12V |
|
|
KF72-RS**W |
压机电容 |
25μF |
|
风机电容 |
2.5μF |
|
|
KF75-RS**W |
压机电容 |
30μF |
|
风机电容 |
2.5μF |
|
|
KF80-RS**W |
压机电容 |
30μF |
|
风机电容 |
2.5μF |
|
|
KF120-RS**W |
压机电容 |
35μF |
|
风机电容 |
2.5uF |
|
|
KF150-RS**W |
压机电容 |
55μF |
|
风机电容 |
4μF |
注：水箱排污口六角扳手规格：M10
二、金典系列操作指引：
开机：在上电的状态下，点按【开关】键开机
关机：在机组运行的状态下，点按【开关】键关机
水温调节：按【上键】或【下键】进行水温调节（自动模式下失效）
模式选择：按一下【模式】键，显示屏右上角有三角形符号出现为自动模式，在此模式下水温为机组自动设置，如要自己设置水温，请按一下【模式】键，三角形图标消失，再按上下键即可自主调节水温。
时钟设置：长按【时钟】键五秒，点按【时钟】键选择小时/分钟，按【上/下键】调节时间，长按【时钟】键五秒保存
定时功能：长按【时钟】键五秒，按【功能】键选择定时开/关，按【时钟】键选择小时/分钟，按【上/下键】调节时间，长按【时钟】键五秒保存。定时开/关需单独设置，单独保存，当定时开/关设置为0时，定时功能取消。
冷媒回收/加雪种：在机组上电未开机状态下，长按【模式】键五秒钟，再点按【模式】键两次，再按【模式】键五秒钟保存，按【开关】键开机，即可进行冷媒回收或者添加冷媒。
三、故障代码表：
|
代码 |
含义 |
原因 |
|
E1 |
热水温度传感器故障 |
接头进水/接头松脱 连接线被老鼠咬断 |
|
E2 |
高压压力保护 |
水箱温度探头没插到位 抽真空没抽干净/电压不稳 |
|
E3 |
翅片温度传感器故障 |
接头松脱/探头老化 连接线被老鼠咬断 |
|
E4 |
环境温度传感器故障 |
接头松脱/探头老化 连接线被老鼠咬断 |
|
E5 |
回气温度传感器故障 |
接头松脱/探头老化 连接线被老鼠咬断 |

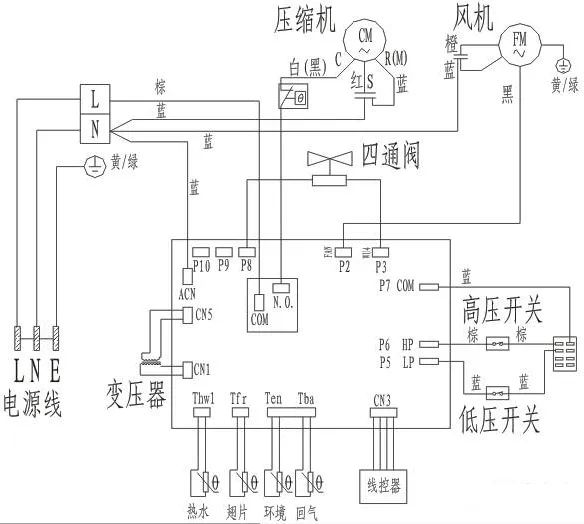

四、机组接线示意图：
