格力中央空调多联机报“U4”故障的原因及解决方法
发布时间:2021-07-17 00:02浏览次数:

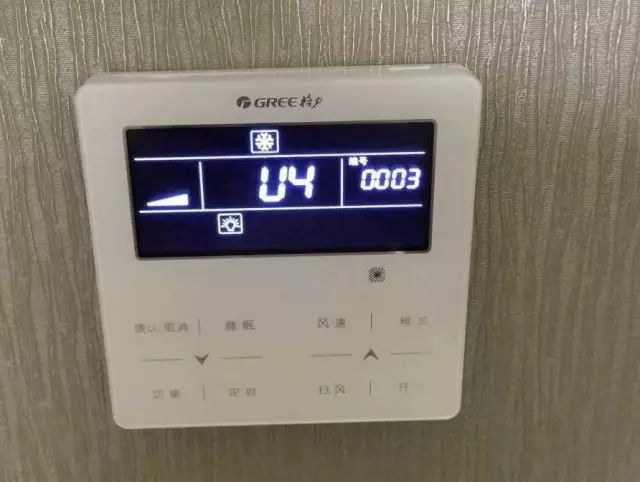

当你看到手操器上显示“U4”时是怎么想的?肯定是查询故障代码,U4代表缺冷媒保护。是真的缺冷媒吗?

陕西汉中有一个工程,在7月份调试的时候,工人调试到第十步,室外机双八数码管第三位显示“U4”,内机线控器也同样显示“U4”,查询故障代码表“U4”是缺冷媒保护,现场查询之后不知道从哪里下手,他们是一次遇到新机报“U4”故障代码。他们打电话和发微信咨询我,让他们现场用压力表测量制冷系统低压平衡压力,测量后的制冷系统低压压力是20kgf/cm²(当时的环境温度是34℃),正常的!问题出在哪里?是设备控制部分检测错误?

下一步就是让他们检测低压压力传感器是否正常?

是谁在检测低压压力?是系统的低压压力传感器,压力传感器是主板派出来的“哨兵”,用于检查系统压力,通过压力信号转变为电信号,然后把压力数据汇报给主板;

首先检查低压传感器连接线是否有松脱,用万用表检测线路是否有虚接或断开。检查压力传感器与机组检测压力位置是否接触不良,用双扳手轻轻打松压力传感器,有制冷剂泄漏为正常?如接触不良可拆下压力传感器,将检测压力位置的注氟嘴阀芯逆时针旋转抬高或更换,使其与压力传感器接触良好。

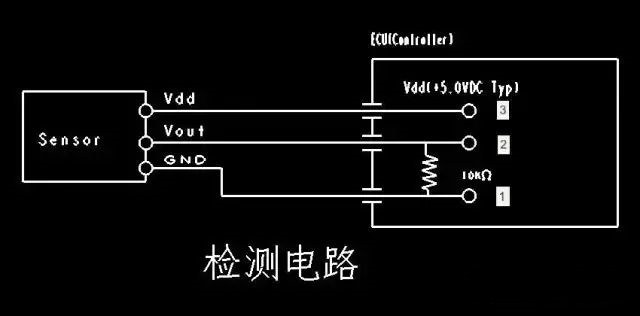

压力传感器检测电路中,一般黑色线为地线,接VH-3P的1孔;白色或绿色线为电压输出,接VH-3P的2孔;橙色线或红色线为电压输入,接VH-3P的3孔;输入电压为DC5±0.1V(厂家:森萨塔)或DC5±0.25V(厂家:鹭宫),输出电压为DC0.5~4.5V; 如下检测电路图:

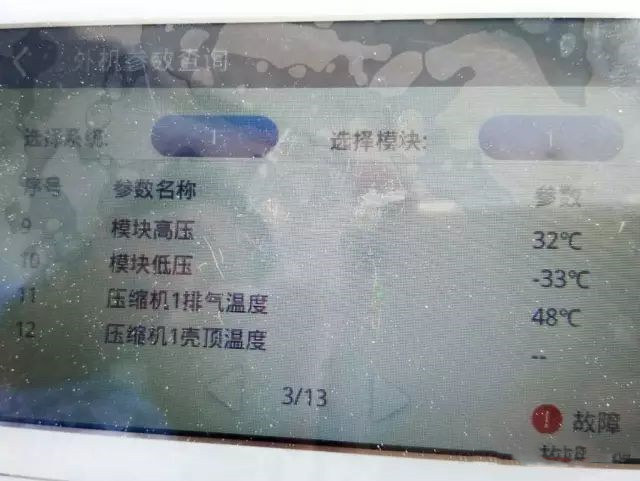

当时现场没有调试器(口袋精灵)也没有调试软件,看不到低压压力传感器检测的数据是否正确?他们第二次携带调试器去现场测量数据,发现了问题,模块低压显示“-33℃”,说明低压压力传感器是开路状态。

最后查到故障原因了,是低压压力传感器与阀芯接触不好,现场使用双扳手轻轻打松压力传感器,拆下压力传感器,将检测压力位置的注氟嘴阀芯逆时针旋转抬高或更换,使其与压力传感器接触良好。针对问题去维修即可解决问题,排除故障,现场打开机组继续调试,设备可以顺利通过调试。

总结一下,这个故障从以下几方面查起:

1. 检查是否缺冷媒,停机状态下使用压力表检测机组系统压力,对照上门服务手册物性参照表换算为温度,再与机组所在环境温度做比对,如实测压力换算温度低于实际环境温度,则确认为机组冷媒偏少,检查处理泄漏点后,按铭牌灌注量、管路追加制冷剂量,重新灌注冷媒。

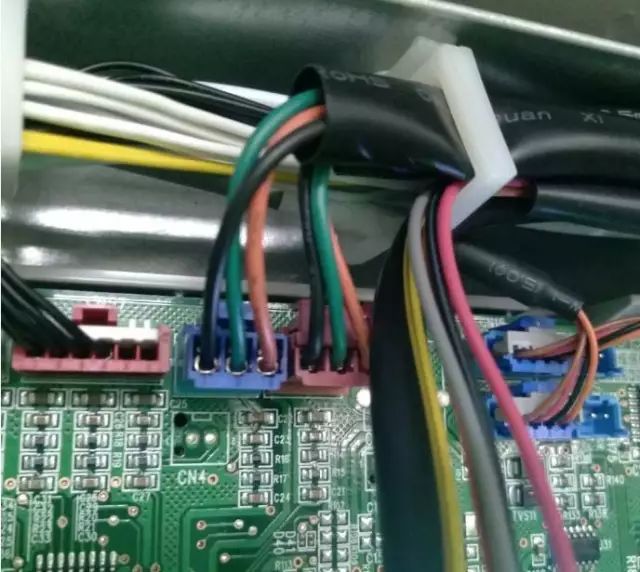

2. 检查压力传感器与主控板的接口端子间接线,逐根拉拨检查是否有松脱;拨出压力传感器接线端子,检查接线端子和主控板的接口端子是否有异物;有异常则处理并重新插紧。

3. 检查压力传感器与机组检测压力位置是否接触不良,用双扳手轻轻打松压力传感器,有制冷剂泄漏为正常,如接触不良可拆下压力传感器,将检测压力位置的注氟嘴阀芯逆时针旋转抬高或更换,使其与压力传感器接触良好。

4. 外环境感温包是否松脱或断线,有异常则重新恢复处理。

5. 用万用表检测外机环境温度感温包阻值,并对照上门服务手册常用感温

包阻值特性表,如感温包检测的阻值有明显偏差,则更换环境感温包。

6. 如以上检查均为正常,则需检查判定是否为传感器检测电路问题:

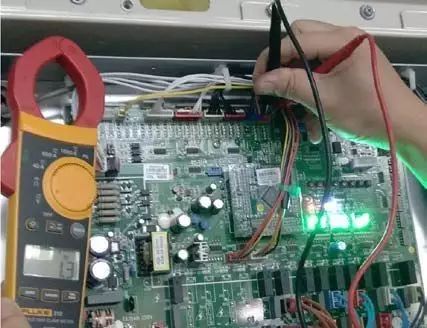

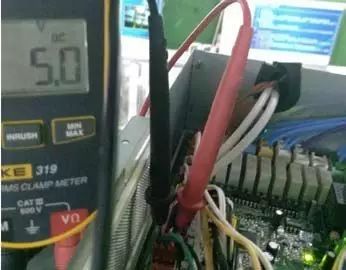

(1)机组上电后,在压力传感器接线端子上检测电压输(3孔)和接地间(1孔)对应主板直流输出电压,如果电压明显超出5±0.25V范围,证明主板检测电路损坏,需要更换主控板。

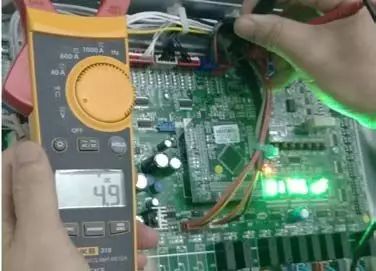

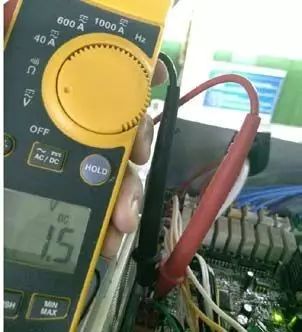

(2)机组上电后,检测传感器接线端子2孔和1孔间压力传感器输出直流电压,如检测电压在0.5V~4.5V属正常,如检测电压明显超出0.5V~4.5V电压范围值之外,且排除第2、3点问题,可判定为压力传感器异常,需更换压力传感器。

7. 检查确认非以上各项问题,仍频繁误报故障,则更换主控板处理。温馨提醒:如果以上资料无法解决您的故障问题,可以拨打全国服务热线:400-803-0689(点击该号码即可拨打)安排维修人员上门解决。
