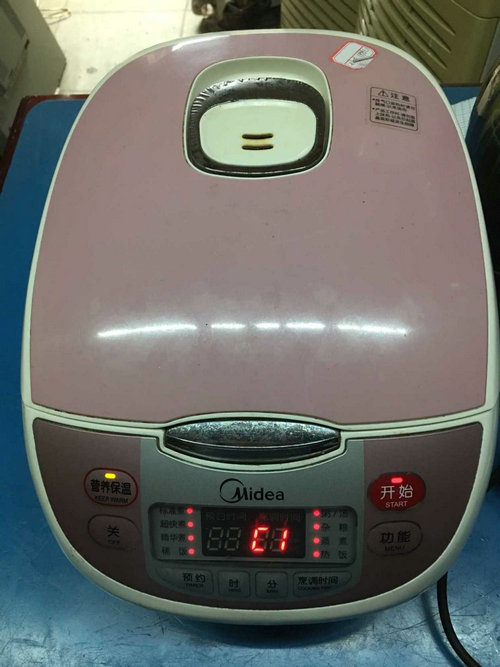

家电维修红火的7月似乎不那么热，也不那么忙，相比往年淡淡的忧伤！以至于开头唠叨两句。前天接修了一台美的电饭煲通电显示C1故障，此机故障较为罕见，维修过程一波三折，上午闲暇和师傅们一起分享一下。其实美的智能电饭煲C系列故障我这也是第1次接触，以前修的大多是E系列故障，大多也就是传感器短路故障较多，其次就是电源故障，还有就是继电器等等故障。

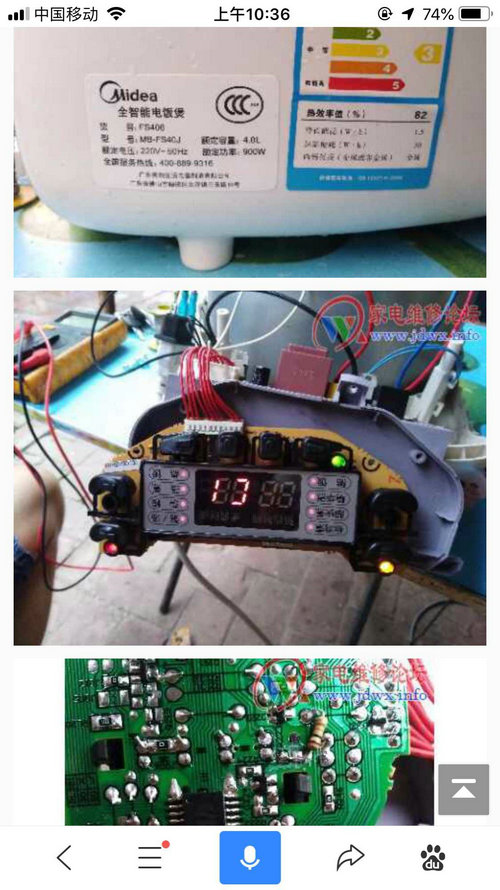

这些故障维修起来都是比较熟悉了，唯有这个C1故障较为特殊，所以特意发出来和师傅分享。由于对故障本身不太熟悉，习惯性地将上盖传感器和锅底传感器测了一遍，50k实测49 48k左右，都是在正常范围内。学无止境，不熟悉的故障我一般也是上网去各大论坛查一查相关资料，不查不要紧，一查各种的说法都出来了，家电维修论坛里有一篇文章写得非常详细，型号和我接修的电饭煲型号一模一样，楼主描述的也是一针见血，直指故障点：通电显C1，R223电阻断，10K换上OK。

有图有真相，我似乎一下就找到救星了，这么简单就找到了故障点？实则不然！我按照楼主直指的故障点更换10k电阻，上机测试故障涛声依旧。不甘失败继续上网查找，又找到一篇所谓的美的售后故障维修指南，C1故障直指底部热敏电阻或相应输入回路短路，我又直接代换了上盖传感器和锅底传感器，再次通电试机故障再次涛声依旧。继续学习，网上查找结合实际，又有人说是面板受潮或按键漏电，我又照故障对应操作，用电吹风反复吹相关部件，测试依然无果，最后代换所有按键，故障又是一次涛声依旧。不甘！放到一边缓了一天，昨天又开始研究。 能够显示故障代码，说明CPU工作基本正常，应是传感器送往CPU的信号电压不正确所致。 查用户使用手册，没有该机型故障代码的含义。上网搜索，有资料称C1表示锅底温度传感器或其相关电路开路。

拆机检查，拔下锅底温度传感器插头，测量其阻值，常温下为50k左右，拔下锅盖温度传感器插头，测其阻值亦为48k，两只温度传感器阻值基本一致，将两只传感器对调接入电路（两只温度传感器插头形状及色标不一样），故障不变，由此判断传感器应该正常。 由于无图纸，实绘锅底、锅盖温度传感器电路如图所示。该控制板是以单片机SH79FO81 M为核心组成，SH79FO81M是一种高速高效率8051兼容单片机，较之传统的8051芯片它具有运行更快速，性能更优越特性，采用28脚SOP封装，工作电压VDD为4.0V∼5.5V。 上电检查，测得电源板送往按键板的工作电压VDD 1为十5V，正常。送往单片机⑨脚的十5V供电电压也正常。锅底温度传感器输出的信号电压经插接件⑩脚，二极管D221、D223限幅，通过R221、R223分压后送往单片机的28脚；锅盖温度传感器经接插件11脚送往27脚。测得28、27脚电压分别为0.15、0.34V。 分析认为：27、28脚均内接双向I/O端口，内部电路应该一致。加之上电后能够输出故障代码，指示灯周期闪烁，单片机损坏的可能性较小。两路传感器通往单片机的电路元件一致，而27、28脚引脚的电压却相差较大，故障原因很可能是锅底温度传感器电路某元件异常。 经查二极管D221、D223无漏电、击穿现象，锅底温度传感器到电源板上的插座及按键板之间连线良好。在此部分电路中，只剩下电阻R223未检查，决定短接R223试一试，用一细铜线跨焊于R223两个焊点上，此时28脚电压为0.43V，去掉短接线，此时上电却不再显示C1代码，且开机工作正常，测28脚电压为0.33V，与27脚基本一致。

上面一波折腾最终还是没能解决，当时试机确实不再出现C1故障了。我以为修好了已经修复了，就把所有配件和螺丝全部装好，本人习惯性装机后还要反复测试一下，经过通电又出现了C1故障，至此已经修到我没脾气了！不管怎么说继续拆吧，哎呀！当拆开的时候通电试了一下准备测各组电压，还没测通电发现它又正常了，反复测试又是一波正常，正常我们修理电饭煲是倒着的，当我把电饭煲放正测试故障又出现了，经过反复查找终于找到故障点，原来是按键板到电源板上的排线不良引起，最终的故障点居然这么简单的！一顿狂焊，最终问题解决。总结：故障根源其实就是排插座虚焊，也就是电源板这边的排座，由于过于相信网上的资料。在检查的过程中一直都是查按键电脑这块板，忽略了这么小的细节问题，才导致走了这么大的一波弯路。电饭煲是昨天修好的，以防万一今天没有交复给客户，今天反复老化测试再也没有出现上述故障。至此终算完美修复。后续如果有问题我会继续跟帖，没有问题的话就不发了，证明确实是此处引起，以免误导读者师傅们。
