服务地址：四川雅安雨城区绿洲路138号

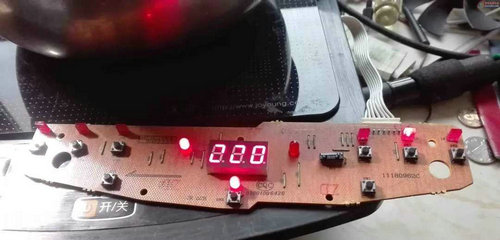

故障现像：一个苏泊尔C21S27-B电磁炉，修好后正常加热，就是数码管显示不全，看着很不舒服。经测试，三个8字都是中间那个横杠不显示。

服务过程：数码管显示不全，可能是数码管本身损坏，也可能是显示驱动块损坏，当然中间电路及相关原件也可能出问题。先来看一下数码管中间那个横杠有没有损坏。用万用表二极管档在数码管几个针脚上来回测试，发现红表笔接上面一排第二个针脚，黑表笔接下面一排第二个针脚，第一个8字中间的横杠亮了。

红表笔接上面一排第三个针脚，黑表笔接下面一排第二个针脚，第二个8字中间的横杠亮了。红表笔接上面一排第六个针脚，黑表笔接下面一排第二个针脚，第三个8字中间的横杠亮了。三个8字中间的横杠都能亮，说明数码管没有问题，问题出在中间线路及原件上或显示驱动芯片上。看了一下显示驱动芯片是HT74164，可是手头没有芯片，也不好代换试一下。不过凭感觉这种低电压小电流芯片坏的可能性也很小。那就再查一下中间线路，三个8字中间的横杠同时不亮，那其正极的三条线路同时坏的可能性很小，先查一下公用的负极线路，也就是黑表笔所接的下面一排第二个引脚的线路。一查果然第二引脚到第一个相连的贴片电阻中间的线路就不通。进一步检查，发现中间一处线路断开，于是用一小段铜丝连接。 再次测试，显示已恢复正常。文章来源：快易家修网，转载请注明出处 https://www.gzxdwx.com
