康佳液晶电视花屏原因

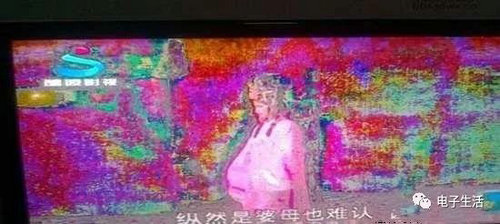

所谓花屏，常见为屏幕有图像，但图像上覆盖有点状、片状、马赛克干扰。造成此类故障的部位有：逻辑板、液晶屏、电脑板的TTL或LVDS信号形成部分（小屏幕多为TTL信号，大屏幕多为LVDS信号，以下简称LVDS信号）。

康佳液晶电视花屏检修方案

检修此故障时，首先要区分故障是在逻辑板及液晶部分，还是在电脑板的LVDS信号部分。打开用户菜单，观察图像花屏的同时，看看用户菜单是否也伴随有花屏的故障现象，如果用户菜单正常，只是图像出现花屏现象，问题一般在电脑板的隔行转逐行及scaler处理芯片电路上。

一般可以补焊进行判断（对于BGA封装形式的芯片我们可以按压芯片，同时观察屏幕花屏现象是否有明显变化，如果变化明显，一般为此芯片虚焊所致，用特殊工具，如热风枪给IC加热，将接触不良脚重新补焊即可）。

如果打开用户菜单，屏幕上菜单也存在花屏现象，则只能通过代换电脑板和逻辑板进行判断。屏幕出现花屏和不定时花屏的故障，常见为LVDS插线接触不良，清理连接线即可。

逻辑板上出现故障率较高的部位为逻辑板上电源电路损坏居多，资料和元件奇缺，现阶段只能整块更换，检测未发现逻辑板上有明显的短路现象时，可以更换保险一试，然后观察故障是否排除。

具体案例：

1、32寸康佳液晶电视机LV32CS11花屏鬼影故障

​

故障分析：

液晶屏有图像显示，说明背光部分供电部分正常，故障点在显示通道上。

检修步骤：

1）首先排查屏线接触不良，供电电压正常。

2）用液晶电视维修驱动检测工具上机测试，故障依旧花屏鬼影，断定液晶屏坏可能性极大。

3）通电开机，测量逻辑板电路中DC-DC各组电压正常，补焊U1和U2，故障依旧。

4）代换逻辑板V315V1-C01的伽玛较正电路芯片U6，故障排除，屏幕显示图像完全正常。

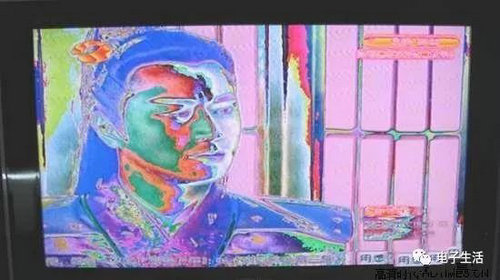

2、开机液晶电视机LC-TM3712花屏故障，图像发虚

故障分析：

整机呈现花屏，显示可表明电源部位和背光部位基本正常。

检修步骤：

1）拆开机壳，观察电源板及主板中电容是否完好。

2）测得各组供电是否正常。如：24V、12V、5V、3.3V等。

3）使用液晶电视维修通用驱动检测工具检测区分。

4）区分结果：检测前后故障一样，估计故障点在于逻辑板上。

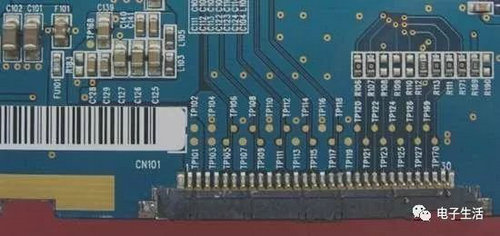

5）恢复原机连接，打开逻辑板后壳，测得逻辑板上12V供电为8V；测试点如下图：TP101和TP102（信号接口供电脚位），FU101为保险，正常。

6）液晶屏：CLAA370WA02 CPT中华屏，屏供电为12V，供电电压偏低了。

7）此时可怀疑液晶屏负载过重或去屏供电功率不足导致，断开屏线，测得屏线上1和2脚位中12V正常，连接到液晶屏上偏低了。

8）初步断定故障在于逻辑板上的DC-DC电路故障了，断点拆下逻辑板，电阻档测得C101和C102的正反阻值偏小于100欧。

9）尝试焊开两个小电容，测得原电容位置正反阻值一大一小，测拆下的有一电容阻值偏小了。

10）装上逻辑板通电，图像显示正常，测得逻辑板上供电11.7V。
