燃气热水器不点火的应急处理
发布时间：2020-03-16 13:32浏览次数：

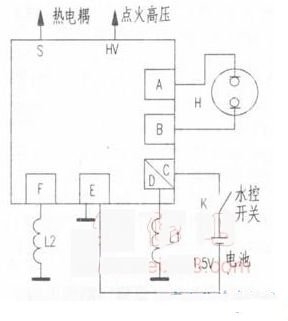

下图所示为一种专用于全自动燃气热水器的IC式点火控制器的局部电路图。其控制程序简述如下：
1.打开水阀，水控开关K闭合；同时水膜阀动作，随即接通了电源开关和燃气阀。
2.K闭合后，产生点火高压(有点火声)，点火指示灯H闪烁；同时，D端输出1．5V电压，小火控制线圈L1通电，小火阀打开，点燃小火(常明火)。
3．小火点燃后热电耦被加热，从S端反馈输入微弱电压信号，IC停止点火，并从F端输出1．5V电压，大火控制线圈L2通电，大火阀打开，点燃大火。此时小火阀与大火阀将一直打开。
4．当关闭水源后K断开，同时，电源和燃气阀也关闭，恢复到待机状态。
应急维修实例：一台采用这种IC点火控制器的燃气热水器，打开水阀，能听到点火声，但点不燃火。试用火柴在小火气嘴处点火，也点不燃，说明小火阀来打开。
打火时测D端有1．5V电压，测L1有几十欧姆阻值，正常。试用一节电池接入L1两端，仍不能启动小火阀(无动怍声)，显然小火阀已坏。由于一时无该配件，于是取下小火阀体中的活动阀塞，使小火阀常开，此时试机点火成功。
