空调显示E5，整机停止工作

机器型号：26机

故障现象：空调开机运行5分钟左右显示E5，整机停止工作

原因分析：故障显示代码E5，为通讯故障。此通讯故障为室内外机的通讯故障、室外主控板与模块板的通讯故障，由于外机能够运转5分钟左右，说明内外机通讯正常，问题在室外主控板与模块板之间，在运行的这段时间里检查主控板与模块板的通讯正常，分析为模块板的问题。

解决措施：更换室外模块板，故障排除。

经验总结：由于通讯故障包括室内外通讯和主控板与模块板的通讯故障，要一步一步仔细分析，才能找出故障点所在位置进行排除。

空调显示“E5”，整机停止工作

机器型号：26机

故障现象：空调开机就显示E5，整机停止工作

原因分析：故障显示代码E5，为通讯故障。此通讯故障为室内外机的通讯故障、室外主控板与模块板的通讯故障，由于空调开机就显示故障，有可能是内外板的问题。在开机的瞬间检查室内通讯有输出，说明室内版没有问题，检查室外板是发现电源保险丝熔断，仔细检查没有发现别的问题和短路的地方出现。

解决措施：更换室外主控板，故障排除。

经验总结：由于室内外机是相互通讯的，如果只有内机给外机通讯而没有外机给内机通讯的话，就可以判断为室外主控板的问题。

空调开机3-5分钟左右就显示“E5”

机器型号：26GW机

故障现象：开启空调，室内机已经开始运转，但室外机不动作，3-5分钟后显示灯板显示E5。

原因分析：E5为室内外通讯故障，由于在程序开发时，没有将故障明确的分开来，导致E5故障比较笼统，经过分别测量内外机通讯都正常，然后测量给模块供电的5V和15V均正常，再测量棕色线和蓝色线之间的电压300V左右电压也是有的，直接测量模块上P、N端子之间的电阻为0，则判断为模块击穿。

解决措施：更换同型号的模块后试机正常。

变频空调显示“E5”

空调型号：35机

故障现象：空调安装结束试机时，室内显示“E5”，内外机均不工作

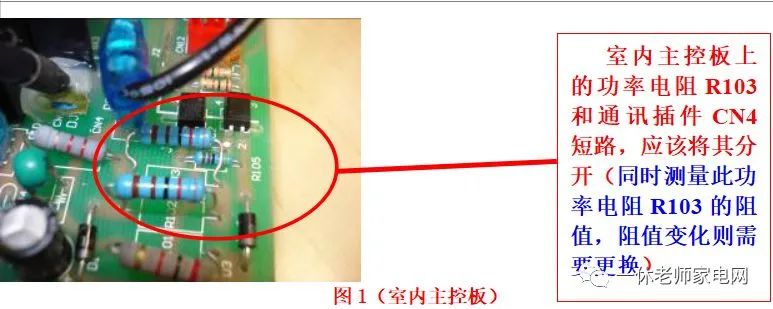

原因分析：根据变频机的故障代码，“E5”为通讯异常，仔细检查通讯电路，发现内机电脑板上的通讯线插件CN4与R103功率电阻短路(如下图1)。

解决措施：将功率电阻R103与通讯线插件CN4断开后，试机正常

经验总结：对于通讯线插件CN4与R103功率电阻短路后，造成通讯中断，出现通讯错误。

变频空调显示“E5”

空调型号：26机

故障现象：空调安装结束试机时，发现室内显示灯板显示“E5”，内外机均不工作。

原因分析：根据变频机的故障代码，“E5”为通讯异常，仔细检查通讯电路，发现内机电脑板上室外机接线端子上的零火线接反。

解决措施：调整室外机接线端子板上的零火线位置后试机正常

经验总结：对于室外机接线端子板上的零火线接错后，造成通讯异常断，出现通讯错误，因此显示通讯故障。在维修变频空调时，特别注意零火线接线错误导致的通讯问题，这也是变频机与定频机的不同之处，维修人员应引起重视。

变频空调显示“E5”

空调型号：35机

故障现象：空调安装结束试机时，发现室内显示灯板显示“E5”，内外机均不工作。

原因分析： “E5”为通讯异常，由于前期维修经验告诉我们，通讯故障多发生在室外机的通讯上，因此仔细检查室外的通讯电路，发现室外主控板上的三个指示灯均不亮，说明室外板的供电发上异常，再检查室外主控板的供电部分，发现主控板上的保险丝已经熔断。

解决措施：更换室外主控板后试机正常

经验总结：根据出现通讯异常且室外指示灯不亮首先判断为室外主控板供电异常，查找到是保险丝熔断后造成的，但是保险丝熔断可能是瞬间大电流引起的。

变频空调显示“E5”

空调型号：35机

故障现象：空调安装结束试机时，发现室内显示灯板显示“E5”，内外机均不工作。

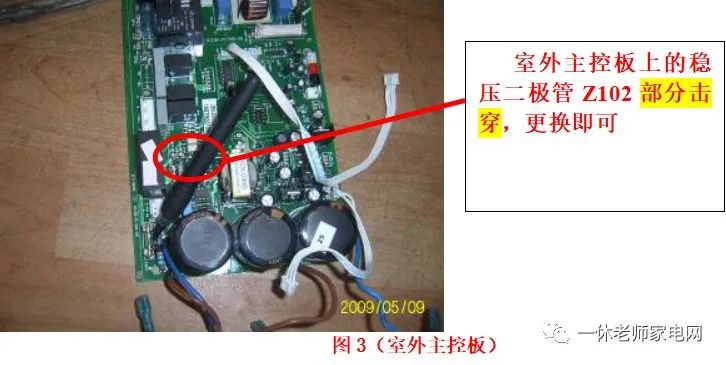

原因分析：根据变频机的故障代码，“E5”为通讯异常，仔细检查通讯电路，发现室外机主控板上的稳压二极管Z102击穿（如下图3）。

解决措施：更换室外机主控板，故障排除

经验总结：对于通讯室外机通讯电路上的稳压二极管Z102，由于反向电压较高造成漏电电流过大，因此引起通讯异常。（切记：先检查二极管有没有被击穿（万用表测量两端电阻）此二极管的型号是7451）。

开机后外机不工作几分钟后整机保护显示“E5“

空调型号：35机

故障现象：用户报修空调开机几分钟后自动停机内外机均停止工作。用户反映已多次上门维修过均未解决，期间换过电脑板。

检查过程：开机调试、打开遥控器后内机工作吹风、外机无反应1分钟后空调内机也停止工作。显示故障代码E5、后重新断电开机、用万用表检测外机强电部分1-2端有220V并且已经到了外机整流桥上、整流桥也有输出到模块P、N端的300V电压，但模块无信号输出、再检查外板开关电源部分也已经有DC5V、DC15V电源供给模块。

原因分析：内机能够工作、强电也能输出到外机一般故障存在外机上、而且外机主要又存在模块与主板上，但是模块上用万用表测量时能够符合二极管的特性是正常的、于是重点思维就锁定在通信上、通信一般发生在主控板与模块、主控板与内机上，因前面检测模块有工作电源只是没有指令信号，可能还存在内外板通信上。

解决措施：根据以上分析先检测外机接线端处通信信号有脉动，表明外机正常。顺藤摸瓜继续向前检测到内机端子的时候发现，与外机检测的信号脉动电压比电源波动变小，这时断定信号连接线有问题，因前面看过信号线有过加长但是接头很牢固应该没问题，因前面的人换过主板于是试着拆下重接后试机正常。

经验总结：我们在维修变频空调时一定要先看看电源连线有没有加长，如果有加长最好用整线、或接头用焊锡焊接方可正常使用。另我们在测量串行信号时不能固定在一端、一定要内外端子对比。

变频机显示“E5”

空调型号：26机

故障现象：有时运转一会显示E5，有时一开机就E5。

原因分析：开机检查，内机端口输出信号线电压正常，有变化的24V电压。从外机接线端子测量电压，万用表显示为70V左右，比正常电压偏高很多。仔细检查安装位置并向用户咨询，发现空调在安装过程中加长过管路。检查加长管路时加长的电源线，发现当中有多个接头。怀疑是接线头的地方接触不良并且有连线地方。重新处理电线接头后还是不行。

解决措施：为用户更换一根新的整根连接线后，开机试机正常。

经验总结：造成变频机显示E5的原因有很多因素，主要有内机主板，外机主板，外机模块板等多种原因，在维修时一定要仔细检查，不要盲目更换配件。

变频挂机“F3“显示，更换模块后显示”E5“

空调型号：26机

故障现象：空调显示F3故障，更换模块后又显示E5，再换外主板板，故障依旧。怀疑新配件不良，再换整套模块和外板依旧显示E5。

原因分析；中心人员上门检查各路接线正确，测的外机LN之间220正常，NS之间波动电压正常，判断故障在室外，再观察外主板所有指示灯不亮，测量PN之间无直流电压，模块无5V 15V 3.3V,怀疑整流桥故障或接线插错，经测量整流桥交流电压只有110V左右，无直流电压，仔细检查接线，发现整流桥上ACNN和DC两根蓝色线插反，调整蓝色线。开机正常。

解决措施：调整接线以后，试机正常。

经验总结：变频空调维修时，各部位接线一定要插紧插对。

空调显示“E5“,整机停止工作

空调型号：26机

故障现象：空调开机后内机运行几分钟后显示E5，外机不工作。

原因分析；显示E5故障代码，为通讯故障。经过分别测量内外机通讯正常。测模块供电的5V和15V。测出主板给模块无供电。初步判定为外机主板坏。更换同型号主板，故障仍然存在。又更换了整套主板与元器件故障依然未消除。经查为主板与整流桥之间一根线只压住了线鼻子而里面的铜线未压住。

解决措施：更换此连接线，试机正常。

经验总结：E5故障比较笼统。当机子显示E5时，要先检查连接线是否正常。在分不出内机毛病还是外机时，可以把外机零线与信号线短接起来运行几分钟，显示E5的话说明是外机问题，不显示的话说明是内机问题。修变频机时必须认真仔细一步一步检查。
