一、定频机H平台/K平台故障代码及解决方案

故障名称

解决方案

F0、PG电机反馈故障

启动空调时看内风机是有风吹出，如无检查风扇是否卡住；处理后看看是否不报故障；

检查风机反馈线接口是否可靠接触，如无，请重新接好线；

检查扇叶左边轴承座与扇叶支撑柱是否太凸出、如果太凸出就极易与扇叶支撑柱形成刹车、则需要调整电机与扇叶固定处的间距

以上现象无，空调启动10秒后报故障，请更换主控板。

F1室温传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

F2管温传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

二、定频R柜机故障代码及解决方案

故障名称

解决方案

F1室温传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

F3管温传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

F4外盘传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

PO系统异常故障

检查系统制冷或者制热是否正常，压力是否正常；一般缺冷媒才会报这个故障；添加冷媒处理。

P4制热过载

检查空调使用环境温度是否和说明书一致，外机出风口不能有东西遮住。停机后再次启动，即可清除故障。

P6制冷过载

检查空调使用环境温度是否和说明书一致，外机出风口不能有东西遮住。停机后再次启动，即可清除故障。

三、定频PC柜机故障代码及解决方案

故障名称

解决方案

F1室温传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

F3管温传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

F4外盘传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

PO系统异常故障

检查系统制冷或者制热是否正常，压力是否正常；一般缺冷媒才会报这个故障；添加冷媒处理。

P4制热过载

检查空调使用环境温度是否和说明书一致，外机出风口不能有东西遮住。停机后再次启动，即可清除故障。

P6制冷过载

检查空调使用环境温度是否和说明书一致，外机出风口不能有东西遮住。停机后再次启动，即可清除故障。

四、H平台35变频挂机

F0PG电机反馈故障

启动空调时看内风机是有风吹出，如无检查风扇是否卡住；处理后看看是否不报故障；

检查风机反馈线接口是否可靠接触，如无，请重新接好线；

检查扇叶左边轴承座与扇叶支撑柱是否太凸出、如果太凸出就极易与扇叶支撑柱形成刹车、则需要调整电机与扇叶固定处的间距。

以上现象无，空调启动10秒后报故障，请更换主控板。

F1室内室温传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

F2室外环温传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

F3室内盘管传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

F4室外盘管传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在10KΩ

F5排气传感器故障

检查插线口是否松了，如无，请更换传感器；常温传感器阻值在50KΩ左右

F6室内外机通讯故障

检查接线是否正确，检查外机是否有电，外机控制板上LED等是否亮，检测室外机组的所有传感器阻值是否正常、如无，请更换室外板

F7室内外机通讯故障

检查接线是否正确，检查外机是否有电，外机控制板上LED等是否亮，如无，请更换室外板

F8外机与驱动板通讯故障

检查外机是否有电，外机控制板上LED等是否亮，如无，请更换室外板

E0压机顶置保护

更换压缩机

E1室内机和显示板通讯故障

更换室内机控制板

E2室外风机故障

更换室外风机

C1，C2EEPROM错误

更换室外机板

C0，C3~C9室外压缩机驱动板故障

更换室外机板

室外压缩机驱动板故障

更换室外机板

P1压机排气温度保护

正常保护，停机30分钟后重启可正常。

P2过电流保护

正常保护，停机10分钟后重启可正常。

P3制热除霜

正常保护，停机10分钟后重启可正常。

P4制热过载保护

正常保护，停机10分钟后重启可正常。

P5制冷防冻结

正常保护，停机10分钟后重启可正常。

P6制冷过载保护

正常保护，停机10分钟后重启可正常。

遥控器查询代码

机组与遥控器都在开机的状态下操作以下功能：

直接长按不松手遥控器的“空气清新”键5秒后进入遥控器的测试码发射状态，

此时遥控器上显示0;通过“温度”升键(+号键)可改变测试码，

再对着室内机组按“开/关”键即发射对应的查询码；

机组显示灯板上会显示对应的代码数值、

遥控器查询代码对应表：

10-----显示遥控器开机前设定的温度

11-----显示室内进风环境温度(传感器阻值10K）

12-----显示室内蒸发器盘管温度(传感器阻值10K）

13-----显示室外环境温度(传感器阻值10K）（对变频机有效）

14-----显示室外冷凝器温度(传感器阻值10K）（对变频机与柜机有效）

15-----显示压缩机排气温度(传感器阻值50K）（对变频机有效）

17-----显示机组故障代码（显示EO表示机组正常）

查询结束后再按一下遥控器上面的“复位”键、

遥控器退出代码查询状态、恢复正常使用状态！

变频显示故障/状态代码显示方式

外灯闪

故障/状态名称

显示代码

1

室外EE故障

EF

2

室内、外机通讯故障

F6

3

主板与驱动板通信故障

F8

4

压缩机启动异常(缺相、反转)

E4

5

压缩机失步故障

E3

6

IPM模块故障

F9

7

压缩机壳顶故障/保护

E0

8

排气温度传感器故障

F5

9

吸气温度传感器故障(预留）

E5

10

室外盘管温度传感器故障

F4

11

室外环境温度传感器故障

F2

12

室外直流风机故障

E2

13

室外机AC电流保护停机

P2

14

压缩机相电流保护停机

P0

15

室外机AC电压过高、过低保护

P7

16

直流母线电压过高、过低保护

P8

17

IPM温度过高保护停机

P9

18

排气温度过热保护停机

P1

19

制冷内盘防冻结保护停机

P5

20

制冷外盘管过热保护停机

P6

21

制热内盘管过热保护停机

P4

22

制冷外环境温度过低保护停机

PA

23

制热外环境温度过高保护停机

PE

/

/

/

25

室内机EE故障

EE

26

室内风机故障

F0

27

室内风机过零检测异常

E1

28

室内盘管故障传感器故障

F3

29

室内环境温度传感器故障

F1

/

室外系统异常

E8

/

制热除霜提示

P3

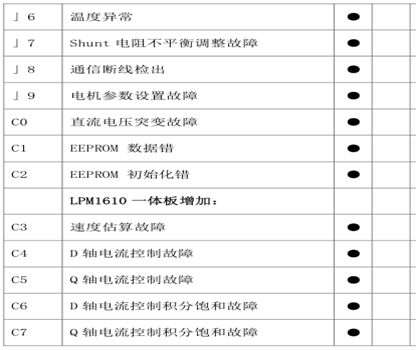

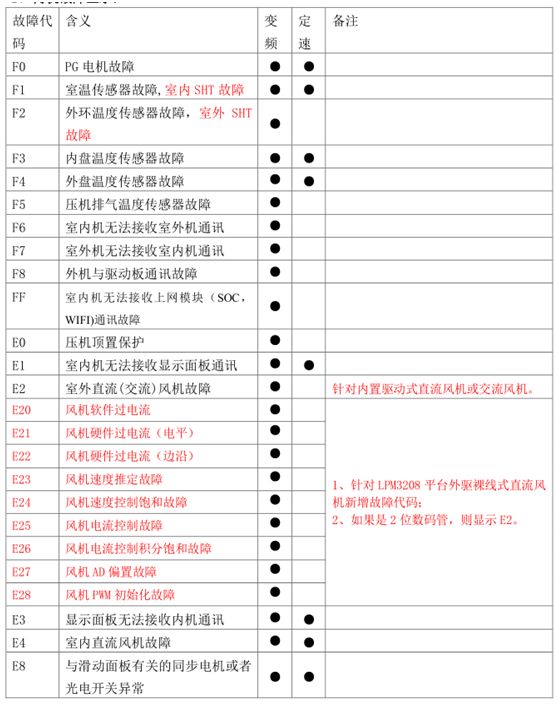

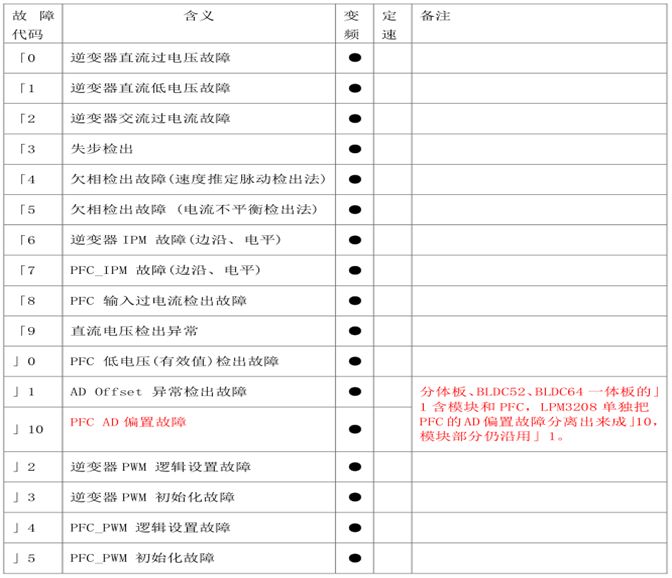

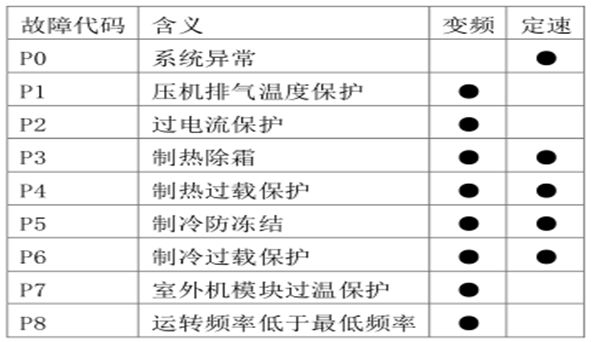

附件：变频电控方案故障代码表
