TCL液晶电视无伴音故障维修(型号TDA1517P)
发布时间:2021-10-04 11:57浏览次数:

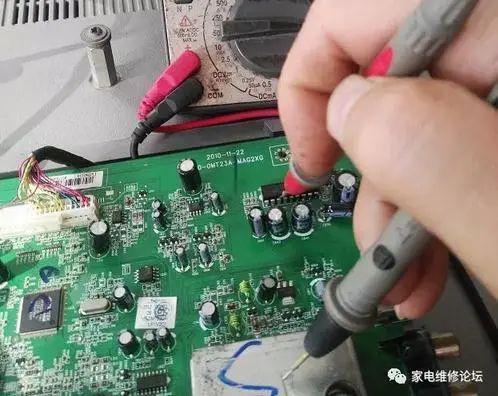

维修一台TCL液晶电视型号L26P61无伴音,开盖检查喇叭正常,伴音块TDA1517P。查资料得知7脚12V供电,8脚静音控制,正常时8脚电压不应低于10V。1脚,9脚伴音信号输入,4脚6脚功放输出。2脚5脚接地。3脚RR纹波滤波。随对本机进行测量,7脚12V正常,8脚电压10V左右。1脚9脚电压很低,3脚几乎没电压,4脚6脚也几乎没电压。检修一时无法进行,手摸IC发热,考虑到伴音块易坏,刚好要发配件,于是发了3块CD1517CP。

收到货后,满心欢喜,先装了一块,仔细焊好,开机故障依旧,此时测量唯有8脚电压只有6V左右,其他不变。电脑查询维修案例,有师傅在7-8两脚并接3K电阻以提高8脚电压而维修成功的,也有师傅用LA4225改伴音电路的。试过第一种办法,无效,又不想改动原机电路。考虑到换新后8脚电压降低,也许块子质量不行,随又换了一块,8脚电压10V左右,可仍是没有伴音。用一小喇叭焊接两根引线,一端接地,一端接1脚或9脚,放在耳边有很小的声音,证明伴音信号已送至TDA1517P。

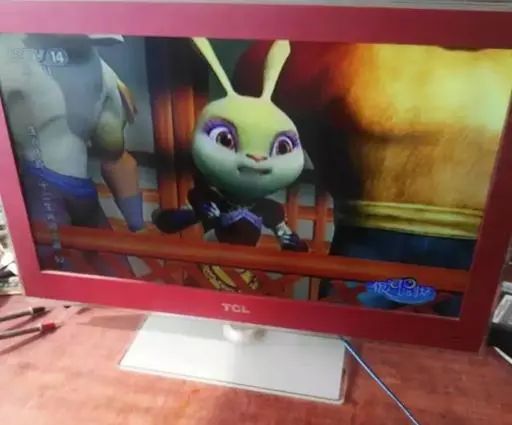

此时真是山穷水尽,只好再次查询各脚功能电压,无意中查到该伴音块内部方框图,图标3脚为1/2VCC,也就是说,3脚电压应为6V左右,可本机却是0V,断电测3脚对地电阻,发现呈短路状态,查3脚外围只对地接了一只16V100UF电容,果断拆下此电容,10欧档表针几乎到0。找了一个同型号电容装好,开机测量3脚电压已然恢复正常,接入信号,响亮的声音发出,到此维修结束。
