创维液晶电视开机蓝屏故障维修(型号26L16SW)
发布时间:2021-10-04 11:57浏览次数:

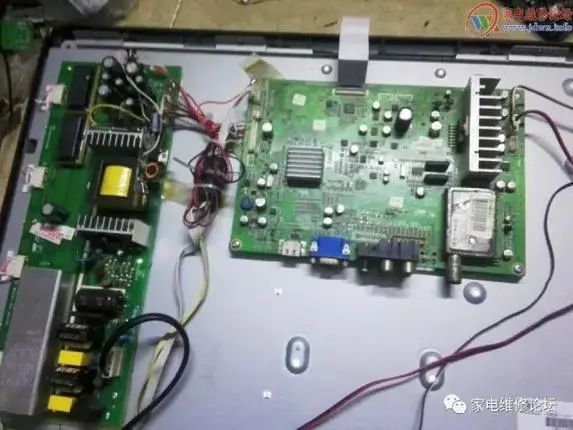

一创维液晶电视26L16SW开机白屏,经查是一个DC-DC电压偏低,5V只有3V多,代换电容,电压正常,满心欢喜的翻过屏来,以为修好了,结果还是白屏。 突然想起原来有个26寸的海信主板和这个主板接口一样,屏号貌似也一样。想着这个主板挂网上卖了2年也没有卖掉,就改电源吧。初看了一下主板和电源有点接口差异和电压差异。创维电源板是只有一个变压器输出3组电压:5VSTB(通过一个绕组输出8V经7805稳压),16V(此组稳压),27V(供高压板)。海信主板是:分别输入5VSTB,5V,12V.上电时序是5VSTB先稳压3.3V过来供主控芯片,然后芯片发出开机高电平供电原版,使其输出5V,12V。结果我没有多研究,就只是看了一下12V可以16V输入不,确定海信主板12V只是供功放电路和高频头电路后(前置7805稳压电路的)应该没有什么问题就开始连线,结果连好线后开机5VSTB跳动,根本无法开机。改装失败。

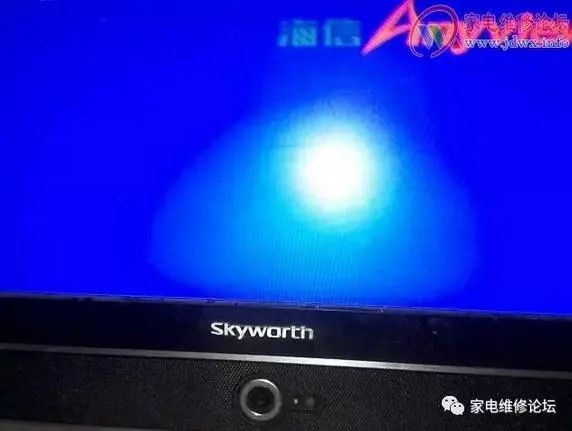

可是凭着我不服输的意志,我就不信了,后来通过仔细分析创维的电源板,发现居然是低电平开机。原来的5VSTB根本就带不起负载,后来就干脆加装了一个LM2596-5.0(DC-DC稳压模块),输入16V,输出5VSTB,结果带负载时27V组升到45V左右,输出电容才35V,赶紧关掉不然一会电容炸了。这个狗屎的创维电源板,最后决定用27V组稳压,然后通过2个LM2596稳压到5V(作为5VSTB)和12V,通过主板输出的POWER ON信号控制5V和12V的输出(至于怎么控制我简单介绍一下,可以用2路继电器,也可以控制LM2596的第5脚输出12V,5V加一个P沟道MOS管控制[其实也就是5VSTB输入]不懂的百度一下)。最后终于成功过程曲折离奇,令人回味啊。
