一、系统功能拨码设置

注意： 功能拨码必须在室外机掉电状态下设置，设置完成后重新得电后有效。部分功能设置需点确认键，才能起效。 主模块SA8拨码是工程必须再设置的拨码，SA1是不能更改设置的拨码，其他拨码无特殊需求无需更改出厂设置。

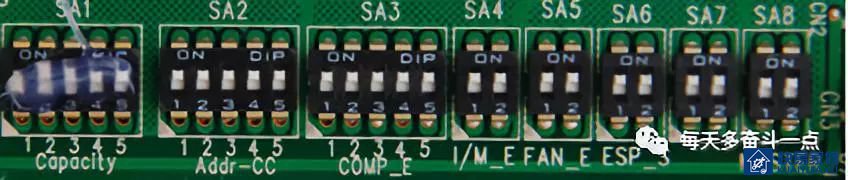

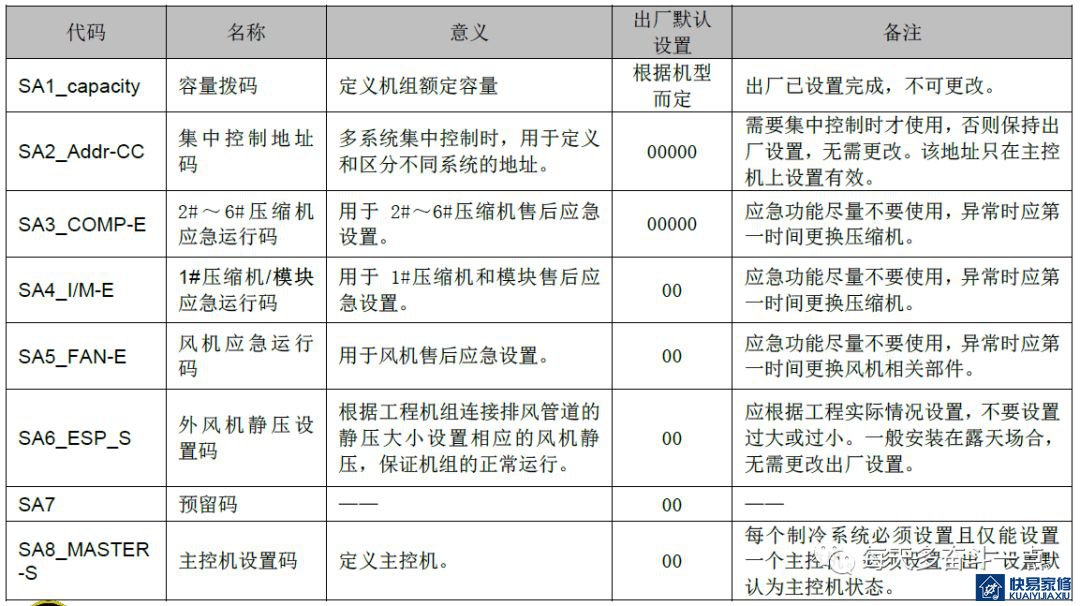

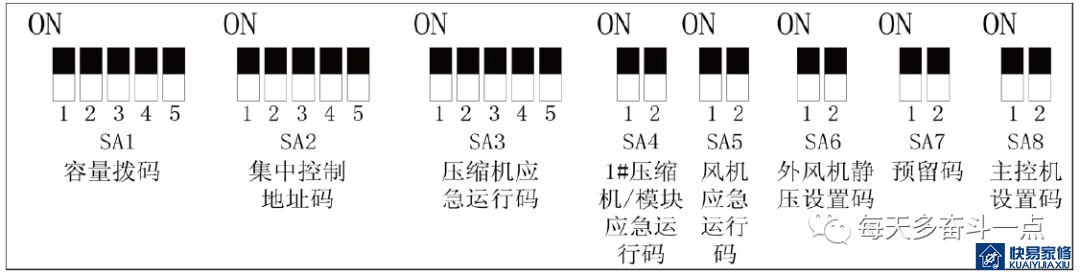

各个功能拨码具体意义与设置方法如下：

1、机组容量拨码(SA1_capacity）

机组容量拨码(SA1_capacity）出厂时已经设置完成，无需另外设置，并且工程上不能自行更改设定（出厂默认用胶封，在更换新主板时，需要敲掉封胶，查看外机的容量。），否则会引起系统工作异常，甚至损坏压缩机。

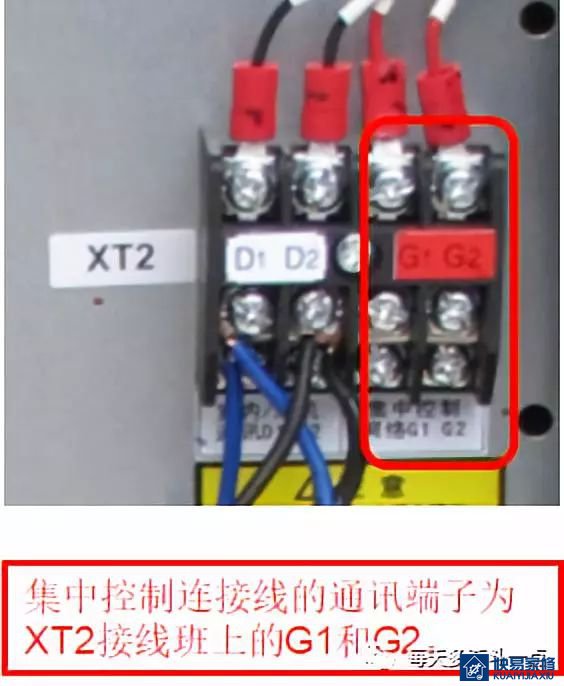

2、集中控制地址拨码(SA2_Addr-CC)

集中控制地址拨码(SA2_Addr-CC)是不同的制冷系统之间需要集中控制时的集中控制地址。出厂默认设置为“0000×”。

如果无需多制冷系统间集中控制，则无需更改，保持出厂设置即可。

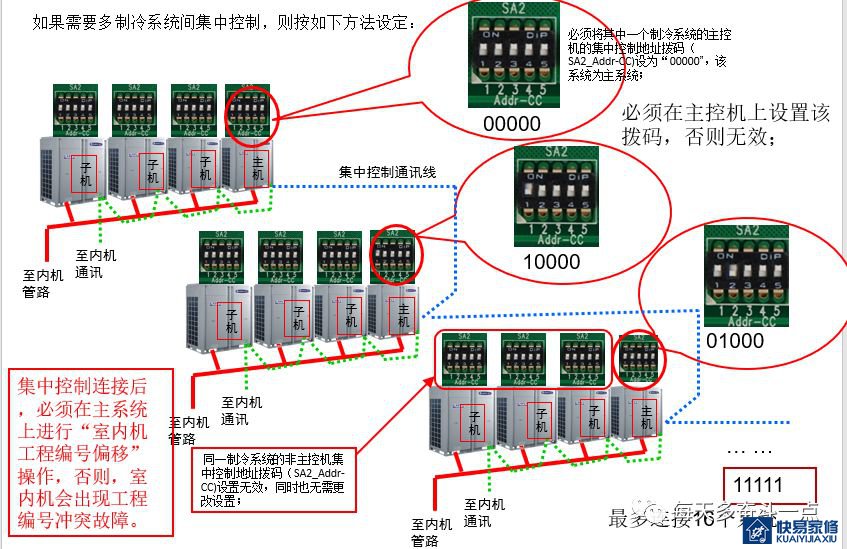

如果需要多制冷系统间集中控制，则按如下方法设定：

1）必须在主控机上设置该拨码，否则无效；

2）同一制冷系统的非主控机集中控制地址拨码（SA2_Addr-CC)设置无效，同时也无需更改设置；

3）必须将其中一个制冷系统的主控机的集中控制地址拨码（SA2_Addr-CC)设为“0000×”，则该系统为主系统；

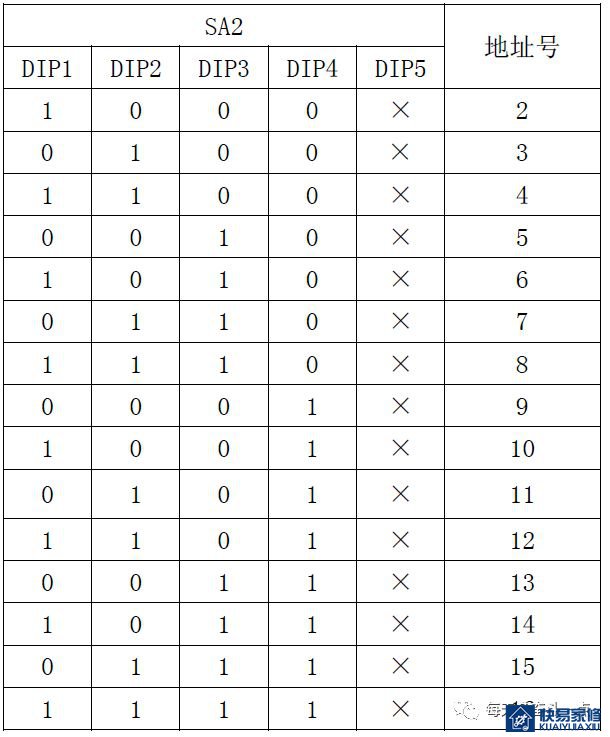

4）其他制冷系统主控机的集中控制地址拨码（SA2_Addr-CC)按如下设置：

注：[1] 拨码拨到ON端表示为0；[2] 拨码拨到与ON相反的一端（数字端）表示为1；[3] ×表示无效。

5）各个制冷系统之间的集中控制地址拨码（SA2_Addr-CC)不能相同，否则会出现地址冲突故障，机组无法运行。

3、压缩机应急运行拨码(SA3_COMP-E)

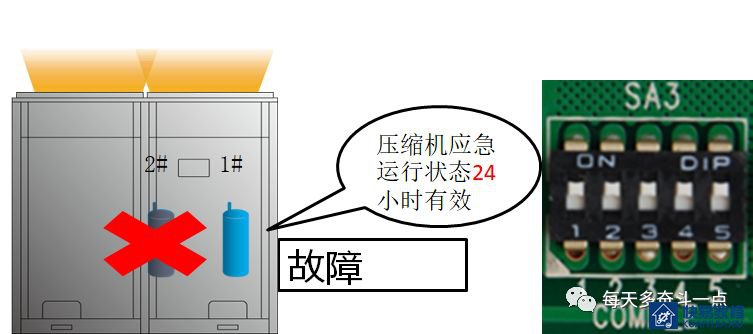

压缩机应急运行拨码(SA3_COMP-E)对应的是2#压缩机～6#压缩机，用于压缩机工作异常时的售后应急设置，在短时间内屏蔽异常压缩机工作，保证其他压缩机的应急运行。

注意:A.一个模块只能设置一个压缩机为应急模式；

B.压缩机应急运行模式只有单模块（335~450）多压缩机系统设置有效；

C. 出厂默认为“00000”状态；D. 系统在压缩机应急运行状态下不能连续运行超过24小时，如果超过24小时，则整机强制停止运行，室内机显示“Ad”限制运行代码。E.1#～6#压缩机按面对机组正面从右至左定义。其中，GMV-504W/A、GMV-560W/A、GMV-615W/A此三个机组，压缩机编号与此定义相反。

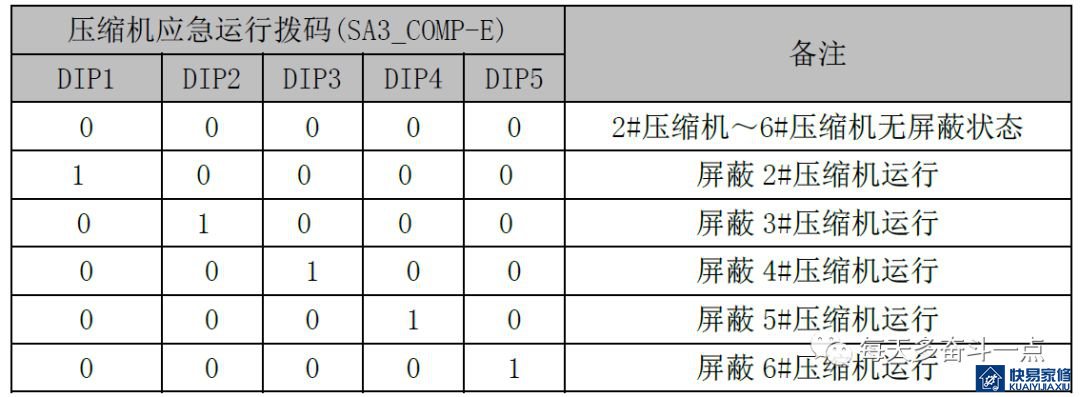

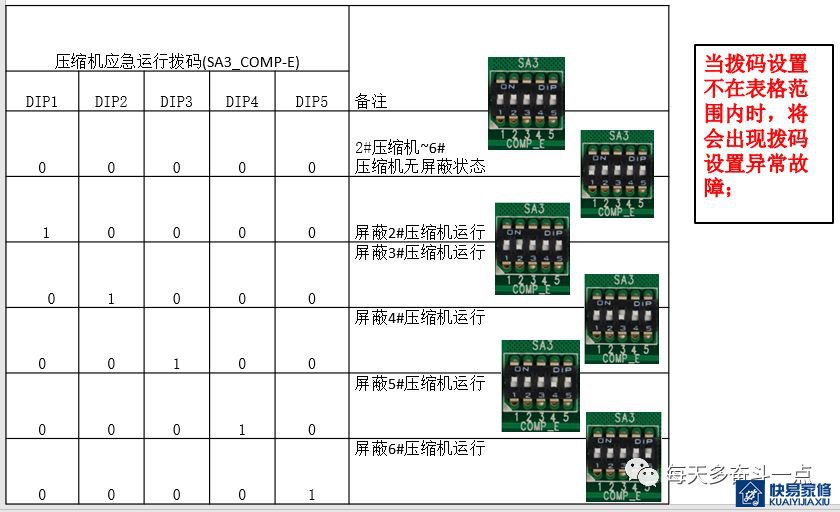

当2#压缩机～6#压缩机因为故障需要屏蔽运行时，按如下方法设置：

4、压缩机/模块应急运行拨码(SA4_I/M-E)

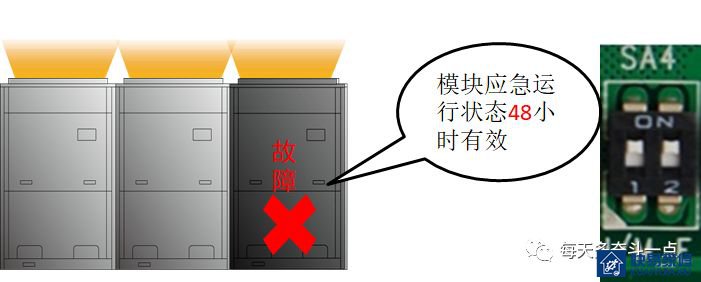

1#压缩机/模块应急运行拨码(SA4_I/M-E)是用于1#压缩机工作异常或模块工作异常时的售后应急设置，在短时间内屏蔽异常压缩机或模块工作，保证其它压缩机的应急运行。

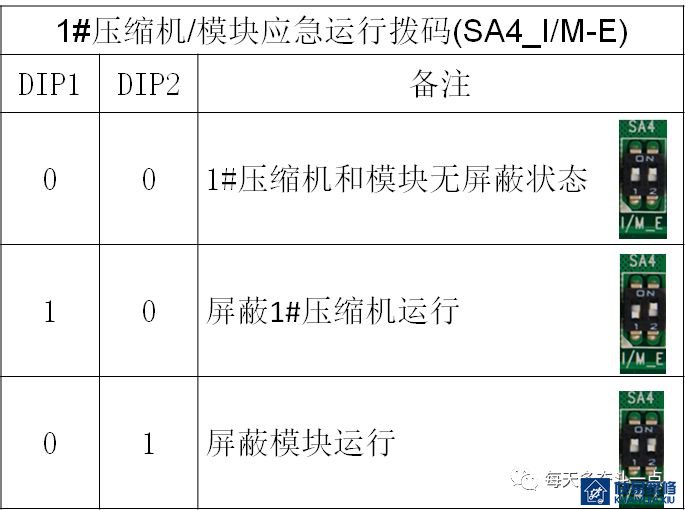

当1#压缩机/模块需要设置为应急模式时，相应设置如下：

注意事项：① 当拨码设置不在以上范围时，将会出现拨码设置异常故障；② 一个模块只能设置一个压缩机为应急模式；③ 压缩机应急运行模式只有单模块多压缩机系统系统设置有效；④ 模块应急运行只有在两个以上模块并联系统设置才有效；⑤ 每个系统只能设置一个模块为应急运行模式；⑥ 出厂默认为“00”状态；⑦ 系统在压缩机应急运行状态下不能连续运行超过24小时，如果超过24小时，则整机强制停止运行，室内机显示“Ad”限制运行代码。⑧ 系统在模块应急运行状态下不能连续运行超过48小时，如果超过48小时，则整机停止运行，室内机显示“Ad”限制运行代码。⑨ 1#～6#压缩机按面对机组正面从右至左定义。⑩ 应急运行后，屏蔽行为的外机需要手动关死阀门，包括气管、液管、均油管。

5、风机应急运行拨码(SA5_FAN-E)

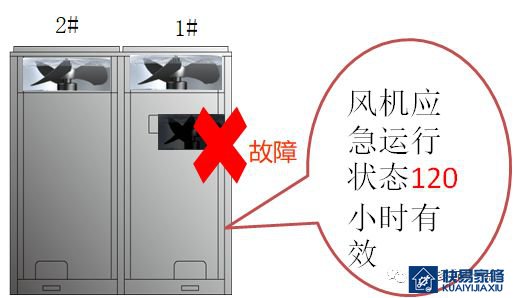

风机应急运行拨码(SA5_FAN-E)是用于双风机模块风机工作工作异常时的售后应急设置，在短时间内屏蔽其中一个风机工作，保证系统应急运行。

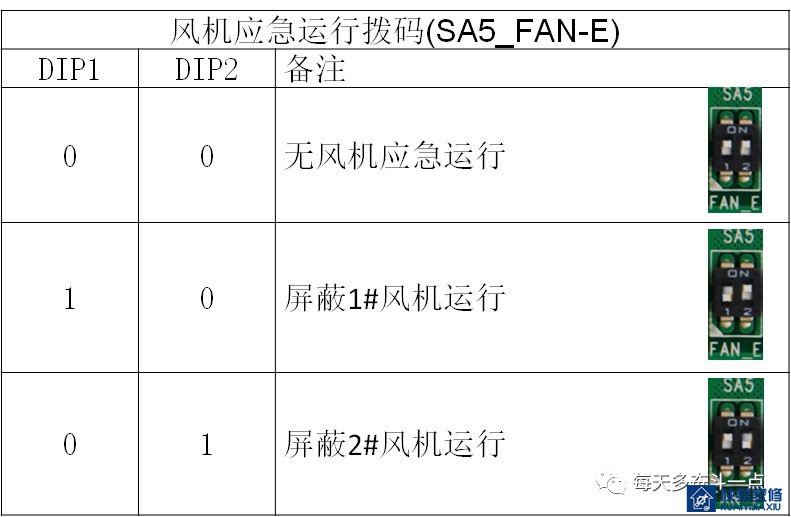

风机需要设置为应急模式时，相应设置如下：

注意事项：

① 当拨码设置不在以上范围时，将会出现拨码设置异常故障；

② 一个模块只能设置一个风机为应急模式；

③ 出厂默认为“00”状态；

④ 系统在风机应急运行状态下不能连续运行超过120小时，如果超过120小时，则整机

停止运行，室内机显示“Ad”限制运行代码。

6、风机静压设置拨码(SA6_ESP_S)

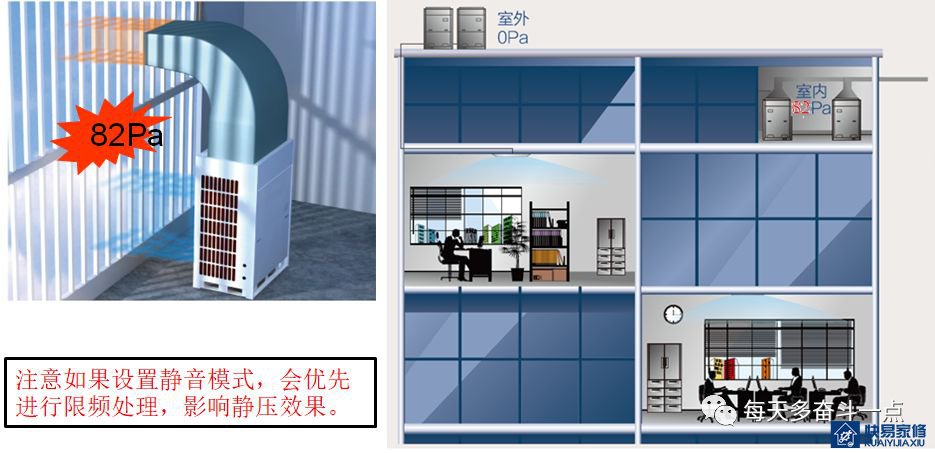

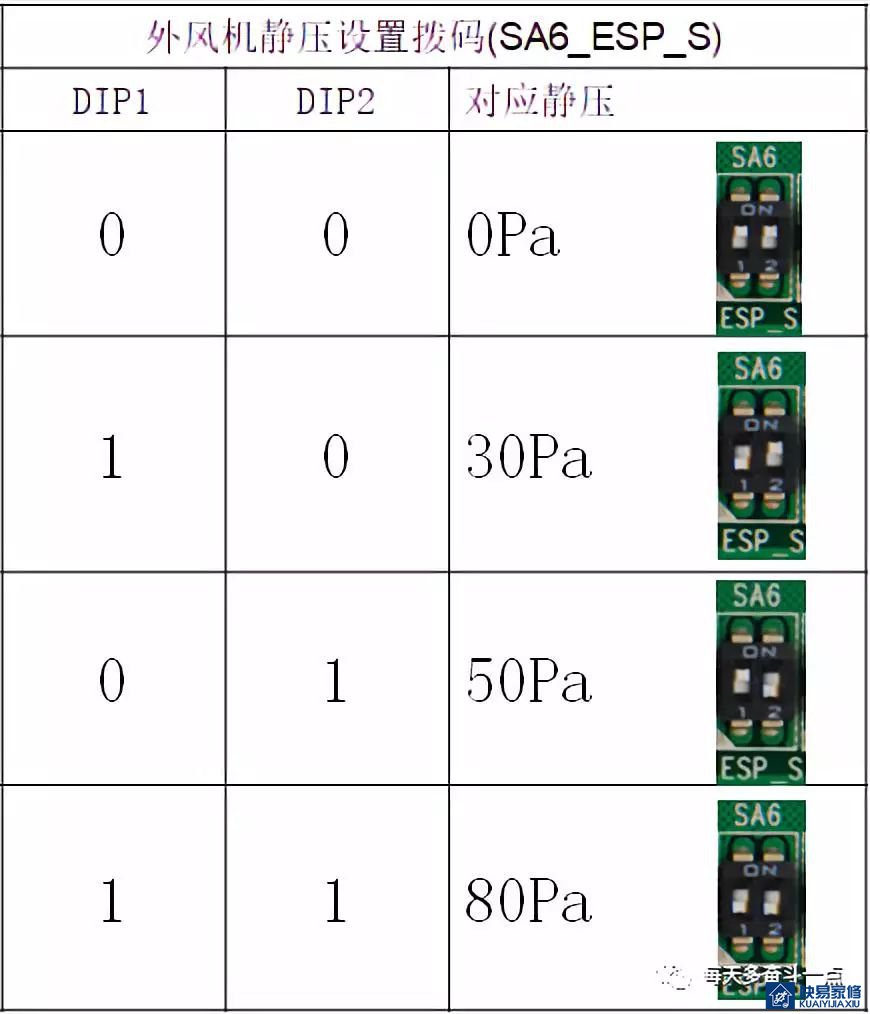

外风机静压设置拨码(SA6_ESP_S)是用于机组安装设备间等特殊场合，需要连接风管的场合，根据风管的设计不一样，可以设置零静压、低静压、中静压和高静压4种静压模式，设置方法如下：

出厂默认为“00”状态。注意，以上设置需要在每个模块单独设置。同一个系统的每个模块可以根据工程情况设置不同的静压。

7、留功能拨码(SA7)

SA7为预留功能拨码，暂无意义。

8、控机设置拨码(SA8_MASTER-S)

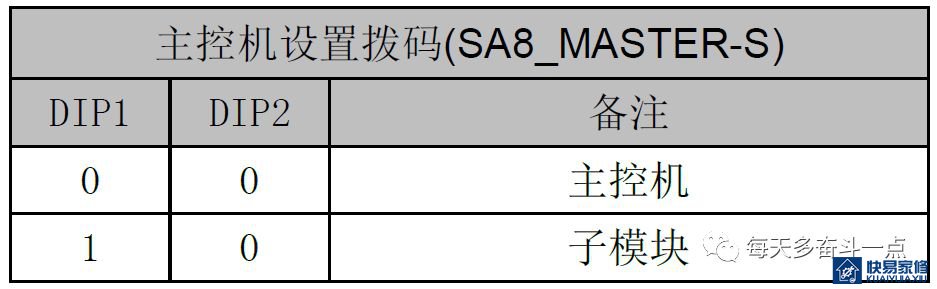

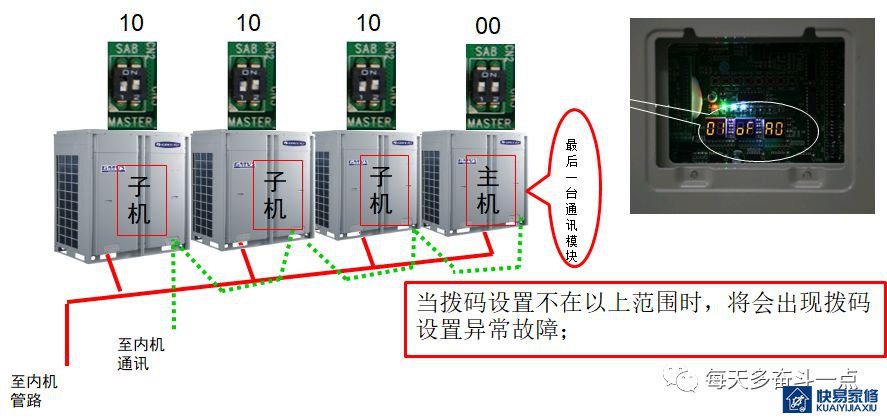

主控机设置拨码(SA8_MASTER-S)是定义一个系统的模块管理的设置，任何一个制冷系统（单机版无需设置，出厂默认为主控机）且仅能设置一个主控机（在断电状态下设置），设置方法如下：

注意：GMV5机组出厂设置为主模块状态（00），工程设置时需要其他并联的模块设置为子模块状态（1、0）一个系统只能设置一个主模块，且该模块应为通讯的最终端。

以上知识点是扩展性，当你需要的时候，知道从哪里获取资源，不一定都要记住，关键是记住收藏或者发到朋友圈，方便自己查阅。
