1 特点

  二种工作模式（MODE）即制冷/制热。

  机组在制热模式关机状态下自动进入防冻模式。

  定时开、关机（TIMER）：定时时间最长为15小时。

  星期设定：星期设定最多可容纳14个开关机设置，此项设置对所有机组（也可以只有一台）适用。

  带有LCD数码显示器，可显示室温和进水温度显示及定时时间，同时也可显示机组运行状况。

  机组运行时间查阅、故障报警及查询。

  机组掉电记忆系统时钟设置。

2 线控器操作说明

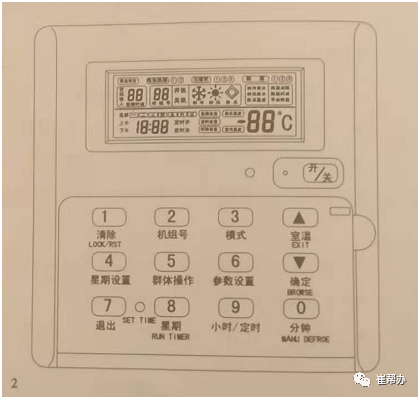

  1）MCH03远程控制器显示与操作示意图（所有字母不在操作面板上丝印，是控制器的隐含功能）

  RUNTIMER       机组已运行时间查阅

 CHANGE ID       更改机组编号

 LOCK/RST          键盘锁定/故障复位

  SETTIME            机组系统时间设定

 BROWSE            机组参数设置浏览

 EXIT              退出回到浏览操作

 MANU DEFROE  手动除霜

2）操作说明

   1．时钟设置

     A．时钟设置即设置该控制器当前时间。

     B．用回形针头按“SET TIME”键，显示器左下角显示“时钟设置”，通过操作“星期”“小时”“分钟”这三个键，再按“SET TIME”即完成时钟设置。

  2．开/关机操作

    A．如果当前状态显示“关机”，按下“开/关”键机组进入开机状态，LCD会显示“开机”，同时LED灯会亮。

    B．如果当前状态显示“开机”，按下“开/关”键机组进出境入关机状态，LCD会显示“关机”，同时LED灯会灭。

    C．严禁频繁开/关机操作。

  3．模式操作

    A．模式选择包括“制冷”、“制热”二项。

     B．在关机状态，按“模式”键，显示屏上会出现相应的模式字符和图标。

    C．再按“开/关”键，机组会进入相应状态。

    D．机组在制热模式关机状态下自动进入防冻模式，监测水温变化，防止机组水温过低冻结，请保持机组不掉电。

  4．参数浏览

    A．参数浏览包括“制冷回水”设置温度、“制热回水”设置温度、“冬季防冻温度”设置、“制冷出水防冻温度”设置、“除霜间隔”时间设置、“除霜时间”设置共六项参数。

    B．按下“▼”键两秒钟进入参数浏览，“制冷回水”和对应的制冷回水设置温度点亮，通过操作“▼，▲”键可查阅其它几项参数值。

    C．按下“▲”三秒钟，退出浏览，返回当前“进水温度”显示。

    D．常态下按“室温”键，将显示室内温度5秒。

  5．定时开/关机操作

    A．定时设置仅完成一次开机或关机指令。

    B．定时设置范围：0~15小时，每按定时键一次，定时值加1小时。

    C．按下“定时”键，“定时设置”和相应的定时时间点亮，设置定时时间后按“确定”键。当倒计时结束，如开机便执行关机，如关机便执行开机，开/关机执行后将清除设定时值。

  6．星期设定

A．星期设定包括14个开关机设置，此项设置对所有机组适用。

B．按下“星期设置”键5秒钟，LCD左上显示“[  ]”，右下显示“01”，同时显示“星期设置”和“定时开”字符，通过操作“小时”“分钟”“星期”这三个键，“确定”后完成第一次开机设置；接着显示“定时关”，重复上述操作，“确定”后完成第一次关机设置，即完成第一个“星期定时”设置。

C．用户可按上述操作进行14次“星期定时”开关机设置。

D．设置过程中，按“清除”键可删除一次开、关机设置，按“退出”键，可退出此项设置。

E．如果需要修改其中一个定时开关设置，先进入星期设置，按“星期设置”键，选中定时开关条数后，便可修改参数值。

F．常态下，按“退出”5秒后，星期设置暂时不起作用，再次按下“退出”键5秒后“星期设置”显示，设置继续生效。

  7．故障复位操作

A．复位操作针对机组出现故障时使用。

B．当机组出现故障后，控制器会发出声光报警，“清除”键可帮助用户了解故障是否排除。按下“复位”键后，如机组能恢复原状态即故障已排除，反之故障仍存在，只清除报警声。

C．建议机组发出声光报警后，立即咨询麦克维尔服务人员，不要随意按“复位”键。

  8．参数设置

    A．按下“参数设置”键5秒钟后，显示“密码输入”字符，同时左上角“8888”闪烁，此时输入密码，“确定”后，如密码正确显示“CH”，“制冷回水”和右下角温度值，用户直接输入数据，“确定”后此项设置完成。否则显示“8888”需要重新输入，三次输入错误将退出此项操作。

    B．在A项过程中，通过“▼，▲”键完成“制热回水”温度设置，“冬季防冻温度”设置、“制冷出水防冻温度”设置、“除霜间隔”时间设置和“除霜时间”设置。

    C．上述操作完成后，按下“▲”键4秒可退出设置。
